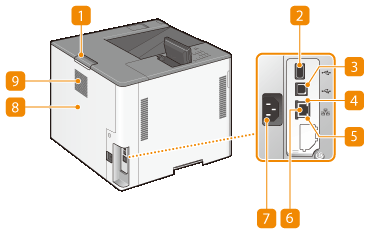

Rückseite
Öffnungshebel für die hintere Abdeckung der Haupteinheit
Halten Sie diesen Hebel fest, wenn Sie die hintere Abdeckung der Haupteinheit öffnen.
USB-Port (für USB-Geräteanschluss)
Sie können Geräte wie beispielsweise einen IC-Kartenleser oder eine externe Festplatte am Gerät anschließen.
Das Gerät kann eine maximale Leistung von 5 V 500 mA bereitstellen. Wenn eine Einheit angeschlossen wird, die mehr Leistung benötigt, wird das Gerät möglicherweise beschädigt.
Der USB-Port (für USB-Geräteanschluss) unterstützt USB 2.0.
USB-Port (für den Computeranschluss)
Schließen Sie hier ein USB-Kabel an, wenn Sie das Gerät mit einem Computer verbinden.
Der USB-Port (für den Computeranschluss) unterstützt USB 2.0.
LNK-Anzeige
Die LNK-Anzeige blinkt grün, sobald das Gerät korrekt an ein Netzwerk verbunden hat.
ACT-Anzeige
Die ACT-Anzeige blinkt, während die Daten gesendet oder empfangen werden.
LAN-Anschluss
Schließen Sie hier ein LAN-Kabel an, wenn Sie das Gerät über Kabel mit einem LAN-Router o. Ä. verbinden. Einrichten der Netzwerkumgebung
Netzeingang
Schließen Sie hier das Netzkabel an.
Hintere Abdeckung der Haupteinheit
Öffnen Sie die hintere Abdeckung der Haupteinheit zum Beheben von Papierstaus. Beheben von Papierstaus
Lüftungsschlitz
Luft wird vom Geräteinneren nach außen geführt, um das Gerät im Inneren abzukühlen. Achten Sie darauf, keine Gegenstände vor den Lüftungsschlitzen zu platzieren. Andernfalls wird die Lüftung blockiert.
