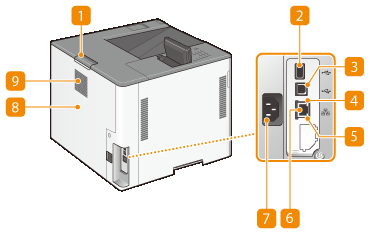

Part posterior
Palanca per obrir la tapa posterior de la unitat principal
Mantingueu aquesta palanca quan obriu la tapa posterior de la unitat principal.
Port USB (per a la connexió d'un dispositiu USB)
Podeu connectar dispositius com ara un lector de targetes IC o un disc dur extern a l'equip.
L'equip pot subministrar una potència màxima de 5 V/500 mA. Si connecteu un equip que necessita més potència, podríeu fer malbé l'equip.
El port USB (per a connexió d'un dispositiu USB) admet USB 2.0.
Port USB (per a la connexió a un ordinador)
Feu servir un cable USB per connectar l'equip a un ordinador.
El port USB (per a connexió a un ordinador) admet USB 2.0.
Indicador LNK
L'indicador LNK parpelleja en color verd quan l'equip s'ha connectat correctament a una xarxa.
Indicador ACT
L'indicador ACT parpelleja mentre s'envien o reben dades.
Port LAN
Serveix per connectar un cable LAN per connectar l'equip amb un encaminador d'una xarxa de fil, etc. Configuració de l'entorn de xarxa
Endoll
Serveix per connectar-hi el cable d'alimentació.
Tapa posterior de la unitat principal
Obriu la tapa posterior de la unitat principal quan traieu els papers encallats. Eliminació dels encallaments de paper
Ranura de ventilació
L'aire que hi ha a l'interior de l'equip es ventila per refrescar l'interior. Tingueu en compte que els objectes col·locats davant de les ranures de ventilació impedeixen la ventilació.
