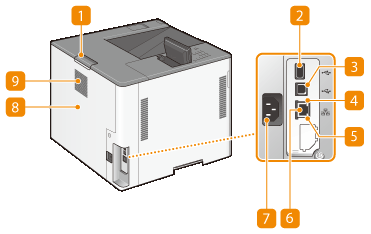

Zadní strana
Páčka k otevření zadního krytu hlavní jednotky
Při otevírání zadního kryt hlavní jednotky držte tuto páčku.
Port USB (pro připojení zařízení USB)
K zařízení můžete připojit zařízení, jako je např. čtečka IC karet nebo externí pevný disk.
Port USB (pro připojení zařízení USB) podporuje standard USB 2.0.
Port USB (pro připojení počítače)
Kabel USB použijte pro propojení stroje s počítačem.
Port USB (pro připojení počítače) podporuje standard USB 2.0.
Indikátor LNK
Indikátor LNK bliká zeleně, když je zařízení řádně připojeno k síti.
Indikátor ACT
Indikátor ACT bliká během odesílání nebo přijímání dat.
Port LAN
Kabel LAN použijte pro propojení stroje a kabelového směrovače LAN apod. Nastavení síťového prostředí
Zásuvka napájení
Slouží k připojení napájecí šňůry.
Zadní kryt hlavní jednotky
Tento kryt hlavní jednotky se otvírá při odstraňování zachycení papíru. Odstraňování zachyceného papíru
Větrací otvor
Vzduch z vnitřku zařízení musí mít možnost unikat ven z důvodu chlazení vnitřních části zařízení. Upozornění. Umístěním předmětů před ventilační otvory zamezíte ventilaci.
