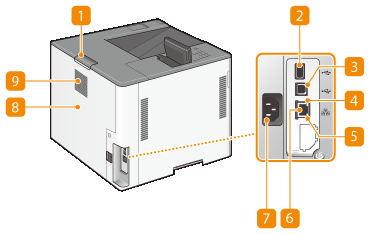

Tagakülg
Põhiseadme tagakaane avamise hoob
Hoidke seda hooba põhiseadme tagakaane avamisel.
USB-port (USB-seadme ühendamiseks)
Saate masinaga ühendada seadmeid, näiteks IC-kaardilugeja või välise kõvaketta.
Seade saab anda toitevõimsust kuni 5 V, 500 mA. Suuremat võimsust vajava seadme ühendamine võib seadet kahjustada.
USB-liides (USB-seadme ühendamiseks) toetab USB-liidest 2.0.
USB-port (arvuti ühendamiseks)
Ühendage USB-kaabel, kui ühendate masinat arvutiga.
USB-liides (arvuti ühendamiseks) toetab USB-liidest 2.0.
LNK näidik
LNK näidik vilgub roheliselt, kui arvuti on võrku õigesti ühendatud.
ACT näidik
ACT näidik vilgub, kui andmeid saadetakse või vastu võetakse.
Kohtvõrgu port
Ühendage LAN-kaabel, kui ühendate masinat juhtmega LAN-ruuteriga vmt. Võrgukeskkonna seadistamine
Pistikupesa
Ühendage toitejuhe.
Põhiseadme tagumine kaas
Paberiummistuste eemaldamisel avage põhiseadme tagumine kaas. Paberiummistuste likvideerimine
Ventilatsiooniava
Masina sees olev õhk ventileeritakse välja, et masina sisemust maha jahutada. Pange tähele, et ventilatsiooniavade ette paigutatud asjad takistavad ventileerimist.
