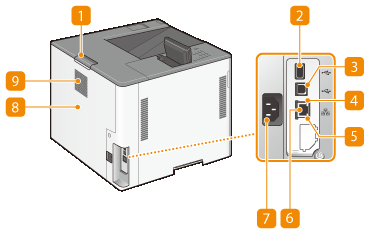

Galinė pusė
Pagrindinio įrenginio galinio dangčio atidarymo svirtis
Laikykite šią svirtį atidarydami galinį pagrindinio įrenginio dangtį.
USB prievadas (skirtas USB įrenginiui prijungti)
Prie aparato galite jungti tokius įrenginius, kaip IC kortelių skaitytuvas arba išorinis standusis diskas.
Aparatas gali tiekti ne didesnę kaip 5 V įtampą ir ne didesnę nei 500 mA srovę. Prijungus įrenginį, kuriam reikia daugiau galios, aparatas gali būti sugadintas.
USB prievadas (skirtas USB įrenginiui prijungto) palaiko USB 2.0.
USB prievadas (kompiuteriui prijungti)
Skirtas USB kabeliui, kai aparatas jungiamas prie kompiuterio.
USB prievadas (skirtas kompiuteriui prijungti) palaiko USB 2.0.
LNK indikatorius
LNK indikatorius mirksi žaliai, kai aparatas tinkamai prijungtas prie tinklo.
ACT indikatorius
ACT indikatorius mirksi, kai siunčiami arba gaunami duomenys.
LAN prievadas
Prijunkite LAN kabelį, kai aparatą jungiate prie laidinio LAN maršrutizatoriaus ir t. t. Tinklo aplinkos nustatymas
Maitinimo lizdas
Prijunkite maitinimo laidą.
Pagrindinės dalies galinis dangtis
Išimdami įstrigusį popierių atidarykite galinį pagrindinio įrenginio dangtį. Įstrigusio popieriaus ištraukimas
Vėdinimo anga
Oras iš aparato išpučiamas, kad būtų vėsinamas vidus. Atminkite, kad priešais vėdinimo angas padėti daiktai trikdo vėdinimą.
