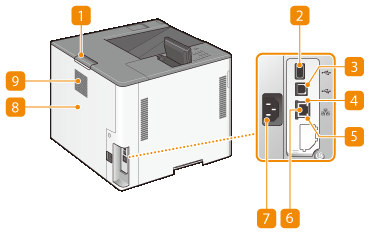

Bakside
Åpnehendel for hovedenhetens bakdeksel
Hold denne hendelen når du åpner bakdekselet på hovedenheten.
USB-port (for tilkobling av USB-enheter)
Du kan koble til enheter som for eksempel en kortleser eller ekstern harddisk til maskinen.
Maskinen kan levere maksimalt 5 V 500 mA. Tilkobling av en enhet som krever mer strøm kan skade maskinen.
USB-porten (for tilkobling av USB-enheter) støtter USB 2.0.
USB-port (for tilkobling til datamaskin)
Koble til en USB-kabel når du kobler maskinen til en datamaskin.
USB-porten (for tilkobling til datamaskin) støtter USB 2.0.
LNK-indikator
LNK-indikatoren blinker grønt når maskinen er riktig tilkoblet til et nettverk.
ACT-indikator
ACT-indikatoren blinker når det sendes eller mottas data.
LAN-port
Koble til en LAN-kabel når du kobler maskinen til en kablet LAN-ruter, e.l. Konfigurere nettverksmiljøet
Strømkontakt
Koble til strømledningen.
Bakre deksel på hovedenheten
Åpne det bakre dekselet på hovedenheten når du fjerner papirstopp.Fjerne papirstopp
Ventilasjonsåpning
Luft fra innsiden av maskinen ventileres ut for å kjøle ned innsiden av maskinen. Legg merke til at du kan blokkere ventilasjonen dersom du plasserer gjenstander foran ventilasjonsåpningene.
