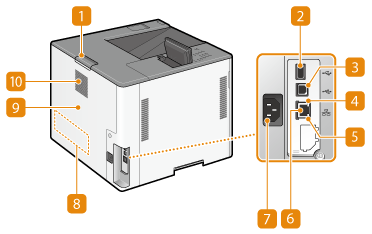

Bahagian Belakang
Tuil terbuka penutup belakang unit utama
Pegang tuil ini apabila membuka penutup belakang unit utama.
Port USB (untuk sambungan peranti USB)
Anda boleh menyambungkan peranti seperti pembaca kad IC atau cakera keras luar ke mesin.
Mesin boleh membekalkan kuasa maksimum sebanyak 5 V 500 mA. Menyambungkan peranti yang memerlukan lebih banyak kuasa boleh merosakkan mesin.
Port USB (untuk sambungan peranti USB) menyokong USB 2.0.
Port USB (untuk sambungan komputer)
Sambungkan kabel USB apabila menyambungkan mesin dan komputer.
Port USB (untuk sambungan komputer) menyokong USB 2.0.
Penunjuk LNK
Penunjuk LNK berkelip hijau apabila mesin tidak disambungkan ke rangkaian dengan betul.
Penunjuk ACT
Penunjuk ACT berkelip ketika data dihantar atau diterima.
Port LAN
Sambungkan kabel LAN apabila menyambungkan mesin ke penghala LAN berwayar dsb. Penyediaan Persekitaran Rangkaian
Soket kuasa
Sambungkan kord kuasa.
Label penarafan
Label menunjukkan nombor siri, yang diperlukan apabila membuat pertanyaan mengenai mesin. Apabila Masalah Tidak Dapat Diselesaikan
Penutup belakang unit utama
Buka penutup belakang unit utama apabila mengosongkan kertas tersekat. Mengalihkan Kertas Tersekat
Slot pengudaraan
Udara dari dalam mesin disalurkan keluar untuk menyejukkan bahagian dalam mesin. Ambil perhatian bahawa meletakkan objek di hadapan slot pengudaraan akan menghalang pengudaraan.
