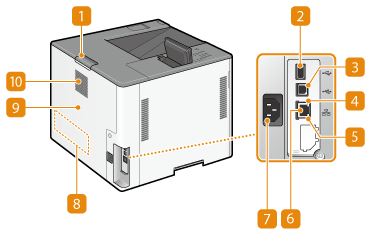

Lato posteriore
Leva di apertura coperchio posteriore dell’unità principale
Tenere questa leva quando si apre il coperchio posteriore dell’unità principale.
Porta USB (per la connessione di periferiche USB)
Alla macchina è possibile collegare dei dispositivi come un lettore di schede IC o un disco rigido esterno.
La macchina può erogare una potenza massima di 5 V 500 mA. Il collegamento di un dispositivo che richiede una potenza maggiore può danneggiare la macchina.
La porta USB (per la connessione di dispositivi USB) supporta lo standard USB 2.0.
Porta USB (per la connessione a computer)
Collegare un cavo USB quando si collega la macchina a un computer.
La porta USB (per la connessione di un computer) supporta lo standard USB 2.0.
Indicatore LNK
L'indicatore LNK lampeggia di luce verde quando la macchina è collegata correttamente a una rete.
Indicatore ACT
L'indicatore ACT lampeggia durante l'invio o la ricezione di dati.
Porta LAN
Collegare un cavo LAN quando si collega la macchina a un router LAN via cavo, e così via. Impostazione dell'ambiente di rete
Presa di alimentazione
Consente di collegare il cavo di alimentazione.
Etichetta di identificazione
L'etichetta contiene il numero di serie, necessario in caso di richieste di informazioni sulla macchina. Se non è possibile risolvere un problema
Coperchio posteriore dell’unità principale
Aprire il coperchio posteriore dell’unità principale quando si eliminano gli inceppamenti di carta. Cancellazione degli inceppamenti di carta
Presa d’aria
L'aria all'interno della macchina viene estratta per consentire il raffreddamento. Tenere presente che eventuali oggetti posti davanti alle prese d'aria impediranno la corretta ventilazione.
