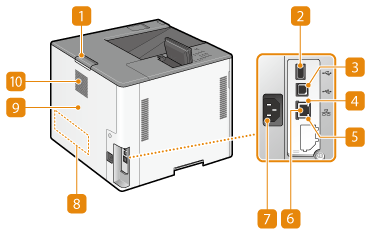

Achterzijde
Hendel voor het openen van de achterklep van de hoofdeenheid
Houd deze hendel vast bij het openen van de achterklep van de hoofdeenheid.
USB-poort (voor aansluiting van USB-toestellen)
U kunt apparaten zoals een IC-kaartlezer of een externe harde schijf op de machine aansluiten.
De machine kan een maximaal vermogen van 5 V 500 mA leveren. Het aansluiten van een toestel dat meer stroom nodig heeft, kan de machine beschadigen.
De USB-poort (voor aansluiting van USB-toestellen) ondersteunt USB 2.0.
USB-poort (voor aansluiting van computer)
Hier kunt u een USB-kabel aansluiten om de machine te verbinden met een computer.
USB-poort (voor aansluiting van computer) ondersteunt USB 2.0.
LNK-lampje
Het LNK-lampje knippert groen als het apparaat goed is aangesloten op een netwerk.
ACT-lampje
Het ACT-lampje knippert als gegevens worden ontvangen of verzonden.
LAN-poort
Hier kunt u een LAN-kabel aansluiten om de machine te verbinden met een bekabelde LAN-router, etc. De netwerkomgeving instellen
Netstroomaansluiting
Hier sluit u het netsnoer aan.
Etiket stroomverbruik
Dit etiket vermeldt onder andere het serienummer. Dit nummer hebt u nodig als u vragen of problemen hebt. Wanneer een probleem niet kan worden opgelost
Achterklep van de hoofdeenheid
Open de achterklep van de hoofdeenheid om papierstoringen te verhelpen. Papierstoringen oplossen
Ventilatie-opening
Warme lucht wordt door deze openingen afgevoerd om de binnenzijde van de machine af te koelen. Een goede ventilatie is niet mogelijk als u voorwerpen voor de ventilatieopeningen plaatst.
