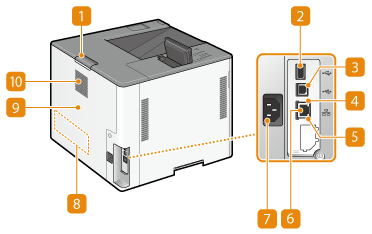

Takapuoli
Pääyksikön takakannen avausvipu
Pidä kiinni vivusta, kun avaat pääyksikön takakannen.
USB-portti (USB-laitteen liittämistä varten)
Voit kytkeä laitteeseen myös muita laitteita, kuten esimerkiksi IC-kortinlukijan tai ulkoisen kiintolevyn.
Laitteen enimmäisteho on 5 V 500 mA. Laite voi vahingoittua, jos siihen yhdistetään toinen laite, jonka tehontarve on tätä suurempi.
USB-portti (USB-laitteen liittämistä varten) tukee USB 2.0 -standardia.
USB-portti (tietokoneen liittämistä varten)
Kytke USB-kaapeli, kun yhdistät laitteen ja tietokoneen.
USB-portti (tietokoneen liittämistä varten) tukee USB 2.0 -standardia.
LNK-merkkivalo
LNK-merkkivalo vilkkuu vihreänä, kun laite on kytketty verkkoon asianmukaisesti.
ACT-merkkivalo
ACT-merkkivalo vilkkuu, kun dataa lähetetään tai vastaanotetaan.
LAN-portti
Kytke verkkokaapeli, kun yhdistät laitteen langallisen lähiverkon reitittimeen tms. Verkkoympäristön määrittäminen
Virtaliitäntä
Virtajohto kytketään tähän liitäntään.
Arvokilpi
Tässä kilvessä näkyy sarjanumero, jota tarvitaan, kun tehdään laitteeseen liittyviä kyselyjä. Kun ongelman ratkaiseminen ei onnistu
Pääyksikön takakansi
Avaa pääyksikön takakansi, kun selvität paperitukoksia. Paperitukosten poistaminen
Tuuletusaukko
Laitteen sisällä oleva ilma puhalletaan ulos, että laitteen sisäpuoli jäähtyisi. Huomaa, että esineiden asettaminen tuuletusaukkojen eteen estää tuuletuksen.
