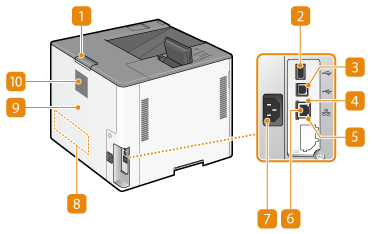

Hátsó oldal
A főegység hátsó fedelének nyitókarja
Ezt a kart használja, amikor kinyitja a főegység hátsó fedelét.
USB-port (USB-eszközök csatlakoztatásához)
Különböző eszközöket, például IC-kártyaolvasót vagy külső merevlemezt csatlakoztathat a készülékhez.
A készülék max. 5 V 500 mA tápellátást biztosít. Az ennél nagyobb energiát igénylő eszközök csatlakoztatása károsíthatja a készüléket.
Az USB-port (USB-eszközök csatlakoztatásához) az USB 2.0 szabványt támogatja.
USB-port (számítógép csatlakoztatásához)
A készülék egy USB-kábellel számítógéphez csatlakoztatható.
Az USB-port (számítógép csatlakoztatásához) az USB 2.0 szabványt támogatja.
LNK-jelzőfény
Az LNK-jelzőfény zölden villog, ha a készülék megfelelően csatlakozik a hálózathoz.
ACT-jelzőfény
Az ACT-jelzőfény adatok küldésekor vagy fogadásakor villog.
LAN-port
Ide csatlakoztathatja a hálózati kábelt, ha a készüléket vezetékes helyi hálózati útválasztóhoz stb. szeretné csatlakoztatni. A hálózati környezet beállítása
Tápfeszültség-csatlakozó
A tápkábel csatlakoztatására szolgál.
A készülék adatait tartalmazó címke
A címkén látható a sorozatszám, amelyre szüksége lesz, ha a készülékkel kapcsolatban kérdése van. Ha egy probléma nem oldható meg
A főegység hátsó fedele
Papírelakadás elhárításakor nyissa ki a főegység hátsó fedelét. A papírelakadások megszüntetése
Szellőzőnyílás
Itt távozik a készülék belsejéből a hűtésre szolgáló levegő. Ne tegyen tárgyakat a szellőzőnyílások elé, mert ezzel akadályozza a szellőzést.
