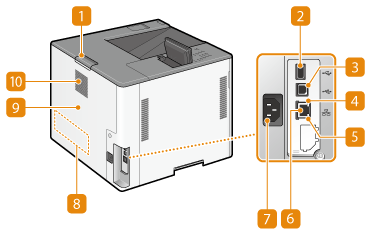

Bakside
Åpnehendel for hovedenhetens bakdeksel
Hold denne hendelen når du åpner bakdekselet på hovedenheten.
USB-port (for tilkobling av USB-enheter)
Du kan koble til enheter som for eksempel en kortleser eller ekstern harddisk til maskinen.
Maskinen kan levere maksimalt 5 V 500 mA. Tilkobling av en enhet som krever mer strøm kan skade maskinen.
USB-porten (for tilkobling av USB-enheter) støtter USB 2.0.
USB-port (for tilkobling til datamaskin)
Koble til en USB-kabel når du kobler maskinen til en datamaskin.
USB-porten (for tilkobling til datamaskin) støtter USB 2.0.
LNK-indikator
LNK-indikatoren blinker grønt når maskinen er riktig tilkoblet til et nettverk.
ACT-indikator
ACT-indikatoren blinker når det sendes eller mottas data.
LAN-port
Koble til en LAN-kabel når du kobler maskinen til en kablet LAN-ruter, e.l. Konfigurere nettverksmiljøet
Strømkontakt
Koble til strømledningen.
Merkeetikett
Etiketten viser serienummeret, som er nødvendig når du gjøre henvendelser om maskinen. Når et problem ikke kan løses
Bakre deksel på hovedenheten
Åpne det bakre dekselet på hovedenheten når du fjerner papirstopp.Fjerne papirstopp
Ventilasjonsåpning
Luft fra innsiden av maskinen ventileres ut for å kjøle ned innsiden av maskinen. Legg merke til at du kan blokkere ventilasjonen dersom du plasserer gjenstander foran ventilasjonsåpningene.
