Encallament de paper llarg a l'entrada de la safata fins a l'estació de fixació
Comproveu la ubicació de l'encallament de paper a la pantalla i seguiu el procediment següent per treure el paper.
Les posicions de cada unitat i àrea, "palanca C2", "guia C4", etc. en el procediment són les que es mostren a la figura.
|
Traieu el paper de la unitat d'alimentació de paper de tòner no fixat (dreta) (B). El tòner del paper es pot escampar, provocant que l'interior de la unitat principal s'embruti i la qualitat de la imatge es vegi afectada. |
1
Obriu la tapa davantera de l'estació principal.
2
A la part esquerra de la unitat d'alimentació de paper amb tòner no fixat, estireu el full llarg amb suavitat mentre el doblegueu.
Si apliqueu massa força i traieu el full llarg en la direcció equivocada, el paper es pot trencar pel centre.
Se us poden embrutar les mans si traieu el paper sense fixar el tòner. Renteu-vos el tòner de les mans amb aigua després d'acabar l'operació.
 | Estireu el paper del costat de l'estació de fixació suaument en la direcció de la fletxa mentre el doblegueu.  |
 | Estireu el paper del costat de la unitat d'alimentació de paper de tòner sense fixar amb suavitat en la direcció de la fletxa mentre el doblegueu.  |
 | Quan traieu el paper del tot, traieu-lo cap a vosaltres. |
3
Comproveu si queden trossos de paper al voltant del "Stack Bypass-D."
| Obriu la "Stack Bypass-D."  |
| Comproveu que no quedin trossos de paper a la safata i a la unitat principal. Si queden trossos de paper, traieu-los.  |
| Amb compte, tanqueu la "Stack Bypass-D" de la unitat principal fins que sentiu un clic. |
4
Mireu si queden trossos de paper al voltant de la unitat d'alimentació de paper de tòner no fixat.
| Inclineu la palanca C2 cap a l'esquerra per alliberar el bloqueig. |
| Sostenint la palanca C2, estireu la unitat d'alimentació de paper amb tòner no fixat.  |
| Obriu la guia C4. |
 | Manteniu la guia C4 oberta amb la mà i comproveu si queden trossos de paper o no. Si queden trossos de paper, traieu-los.   Quan deixeu anar la guia C4, es tanca. |
 | Comproveu si queden trossos de paper a la banda d'alimentació (C5). Si queden trossos de paper, traieu-los.  |
 | Empenyeu suaument la unitat d'alimentació de paper de tòner sense fixar cap a l'equip que subjecta la palanca C2. Quan premeu la unitat d'alimentació de paper sense fixar el tòner, la palanca C2 que manteniu pot moure's de manera que surti, però això no indica un mal funcionament. Premeu-la fins al fons i passeu al pas següent. |
 | Gireu la palanca C2 cap a la dreta per bloquejar-la.  |
5
Tanqueu la tapa davantera de l'estació principal.
6
Obriu la tapa frontal de l'estació de fixació en l'ordre d'esquerra a dreta.
7
Comproveu si queden trossos de paper al voltant de la unitat de refredament.

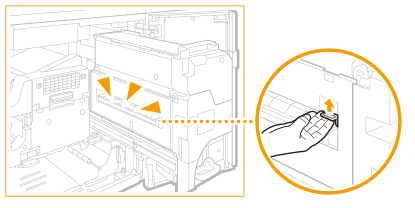

| Obriu la palanca B. |

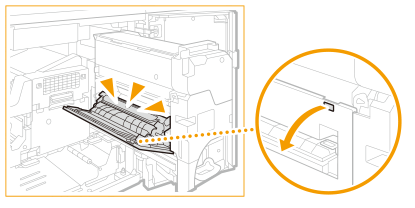

| Comproveu si queden trossos de paper. Si queden trossos de paper, traieu-los.  Deixeu la palanca B oberta. Tanqueu-la després de comprovar si hi ha un encallament de paper a la unitat de fixació. |
8
Comproveu si queden trossos de paper al voltant de la unitat de fixació.
 |
Hi ha una part que està calenta al voltant de la unitat de fixació. Aneu amb compte de no tocar la guia quan traieu el paper. |

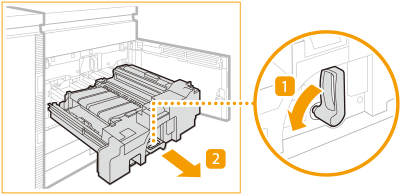

| Inclineu la palanca C1 cap a l'esquerra per alliberar el bloqueig. |
| Sostenint la palanca C1, estireu la unitat de fixació.  |
| Comproveu si queden trossos de paper a l'entrada de la unitat de fixació (C2). Si queden trossos de paper, traieu-los.  |
| Obriu la guia C3. |
| Manteniu la guia C3 oberta amb la mà i comproveu si queden trossos de paper o no. Si queden trossos de paper, traieu-los. Quan deixeu anar la guia C3, es tanca. |
| Obriu la tapa C4. |
| Comproveu si queden trossos de paper dins de la unitat de fixació. Si queden trossos de paper, traieu-los.  |
 | Tanqueu la tapa C4. |

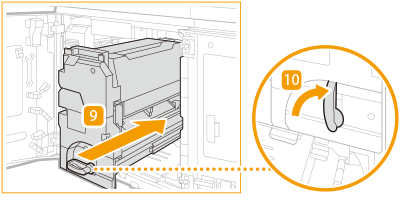

 | Introduïu suaument la unitat de fixació a l'equip subjectant la palanca C1. Quan premeu la unitat de fixació, la palanca C1 que manteniu pot moure's de manera que surti, però això no indica un mal funcionament. Premeu-la fins al fons i passeu al pas següent. |
 | Gireu la palanca C1 cap a la dreta per bloquejar-la.  |
 | Tanqueu la palanca B de la unitat de refredament. |
9
Tanqueu la tapa frontal de l'estació de fixació en l'ordre de dreta a esquerra.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
