Encallaments de fulls llargs a l'estació de fixació fins al motor de marcatge (impressió a doble cara)
Comproveu la ubicació de l'encallament de paper a la pantalla i seguiu el procediment següent per treure el paper.
Les posicions de cada unitat i àrea, "palanca B", "guia F1", etc. en el procediment són les que es mostren a la figura.
|
Traieu el paper de la unitat d'alimentació de paper de tòner no fixat (dreta) (B). El tòner del paper es pot escampar, provocant que l'interior de la unitat principal s'embruti i la qualitat de la imatge es vegi afectada. |
1
Obriu la tapa frontal de l'estació de fixació en l'ordre d'esquerra a dreta.
2
Prepareu-vos per treure el full llarg de la guia de doble cara.
 | Obriu la guia A1  .Segons el moviment, la guia A2  s'obre i la guia d'inversió baixa.  Els LED de la guia A2 s'il·luminen/parpellegen. (davant: s'il·lumina; posterior: parpelleja) Els LED no s'apaguen quan traieu el paper encallat. Mireu visualment que no hi quedi cap paper. Els LED s'apagaran quan es tanqui la tapa frontal de l'estació de fixació. |
 | Obriu la guia F1.  |
3
A la guia de doble cara, estireu el full llarg suaument tot doblegant-lo.
 |
Hi ha una part que està calenta al voltant de la unitat de fixació. Aneu amb compte de no tocar la guia quan traieu el paper. |
Si apliqueu massa força i traieu el full llarg en la direcció equivocada, el paper es pot trencar pel centre.
| Des del costat esquerre de la guia de doble cara, estireu el full llarg suaument en la direcció de la fletxa tot doblegant-lo.  |
| Des del costat esquerre de la guia de doble cara, estireu el full llarg suaument en la direcció de la fletxa tot doblegant-lo.  |
 | Quan traieu el paper del tot, traieu-lo cap a vosaltres. |
4
Comproveu si queden trossos de paper al voltant de la guia de doble cara.
| Comproveu si queden trossos de paper a la guia de doble cara (esquerra) (F1). Si queden trossos de paper, traieu-los.  |
| Tanqueu la guia F1. |
| Comproveu si queden trossos de paper a la guia de doble cara (dreta) (A1) i a la guia intermèdia de doble cara (A2). Si queden trossos de paper, traieu-los.  |
 | Tanqueu la guia A1 i després la guia A2 en aquest ordre. |
5
Tanqueu la tapa frontal de l'estació de fixació en l'ordre de dreta a esquerra.
6
Obriu la tapa davantera de l'estació principal.
7
Mireu si queden trossos de paper al voltant de la unitat d'alimentació de paper de tòner no fixat.
| Inclineu la palanca C2 cap a l'esquerra per alliberar el bloqueig. |
| Sostenint la palanca C2, estireu la unitat d'alimentació de paper amb tòner no fixat.  |
| Obriu la guia C4. |
| Manteniu la guia C4 oberta amb la mà i comproveu si queden trossos de paper o no. Si queden trossos de paper, traieu-los.  Quan deixeu anar la guia C4, es tanca. |
 | Comproveu si queden trossos de paper a la banda d'alimentació (C5). Si queden trossos de paper, traieu-los.  |

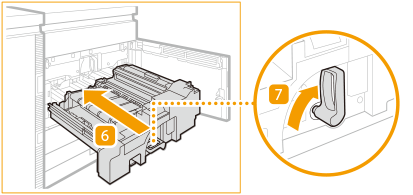

 | Empenyeu suaument la unitat d'alimentació de paper de tòner sense fixar cap a l'equip que subjecta la palanca C2. Quan premeu la unitat d'alimentació de paper sense fixar el tòner, la palanca C2 que manteniu pot moure's de manera que surti, però això no indica un mal funcionament. Premeu-la fins al fons i passeu al pas següent. |
 | Gireu la palanca C2 cap a la dreta per bloquejar-la.  |
8
Tanqueu la tapa davantera de l'estació principal.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
