Encallaments de fulls llargs al motor de marcatge (impressió a doble cara)
Comproveu la ubicació de l'encallament de paper a la pantalla i seguiu el procediment següent per treure el paper.
Les posicions de cada unitat i àrea, "palanca C2", "guia C3", etc. en el procediment són les que es mostren a la figura.
|
Traieu el paper de la unitat d'alimentació de paper de tòner no fixat (dreta) (B). El tòner del paper es pot escampar, provocant que l'interior de la unitat principal s'embruti i la qualitat de la imatge es vegi afectada. |
1
Obriu la tapa frontal de l'estació de fixació en l'ordre d'esquerra a dreta.
2
Obriu/tanqueu la guia de doble cara.
 | Obriu la guia A1  .Segons el moviment, la guia A2  s'obre i la guia d'inversió baixa.  Els LED de la guia A2 s'il·luminen/parpellegen. (davant: s'il·lumina; posterior: parpelleja) |
 | Tanqueu la guia A1 .Els LED s'apagaran quan es tanqui la tapa frontal de l'estació de fixació |
 | Tanqueu la guia A2 . |
3
Tanqueu la tapa frontal de l'estació de fixació en l'ordre de dreta a esquerra.
4
Obriu la tapa davantera de l'estació principal.
5

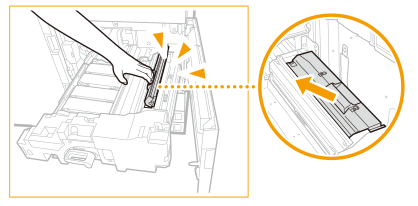

A la part esquerra de la unitat d'alimentació de paper amb tòner no fixat, estireu el full llarg amb suavitat mentre el doblegueu.
Si apliqueu massa força i traieu el full llarg en la direcció equivocada, el paper es pot trencar pel centre.
Se us poden embrutar les mans si traieu el paper sense fixar el tòner. Renteu-vos el tòner de les mans amb aigua després d'acabar l'operació.
| Estireu el paper del costat de la unitat d'alimentació de paper de tòner sense fixar amb suavitat en la direcció de la fletxa mentre el doblegueu.  |
| Quan traieu el paper del tot, traieu-lo cap a vosaltres. |
6
Mireu si queden trossos de paper al voltant de la unitat d'alimentació de paper de tòner no fixat.

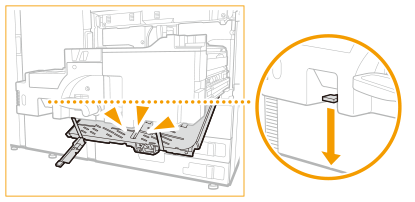

| Inclineu la palanca C2 cap a l'esquerra per alliberar el bloqueig. |
| Sostenint la palanca C2, estireu la unitat d'alimentació de paper amb tòner no fixat.  |
| Obriu la guia C3. |
 | Manteniu la guia C3 oberta amb la mà i comproveu si queden trossos de paper o no. Si queden trossos de paper, traieu-los.  |
 | Tanqueu la guia C3. |
 | Obriu la guia C4. |
 | Manteniu la guia C4 oberta amb la mà i comproveu si queden trossos de paper o no. Si queden trossos de paper, traieu-los.  Quan deixeu anar la guia C4, es tanca. |
 | Comproveu si queden trossos de paper a la banda d'alimentació (C5). Si queden trossos de paper, traieu-los.  |
 | Empenyeu suaument la unitat d'alimentació de paper de tòner sense fixar cap a l'equip que subjecta la palanca C2. Quan premeu la unitat d'alimentació de paper sense fixar el tòner, la palanca C2 que manteniu pot moure's de manera que surti, però això no indica un mal funcionament. Premeu-la fins al fons i passeu al pas següent. |
 | Gireu la palanca C2 cap a la dreta per bloquejar-la.  |
7
Tanqueu la tapa davantera de l'estació principal.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
