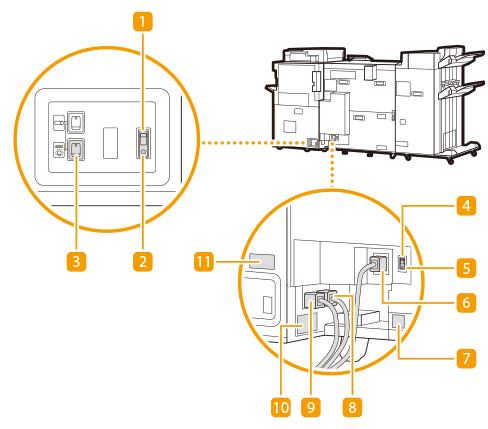

Zadní strana
Jistič (tiskový stroj)
Detekuje nadproud nebo zkrat.
Testovací tlačítko (tiskový stroj)
Toto tlačítko stiskněte při pravidelné kontrole jističe.
Vypínač funkce odvlhčování.
Pokud je papír v zásuvce na papír vlhký, přepněte vypínač funkce odvlhčování na stranu „|“. Zahřátím papíru tak, aby se vysušil, účinně předejdete chybám tisku.
Jistič (fixační stanice)
Detekuje nadproud nebo zkrat.
Testovací tlačítko (fixační stanice)
Toto tlačítko stiskněte při pravidelné kontrole jističe.
Dílčí napájecí kabel 2
Dílčí napájecí kabel na straně fixační stanice.
Výkonový štítek (dílčí napájecí kabel 2)
Uvádí jmenovitou hodnotu dílčího napájecího kabelu 2.
Hlavní napájecí kabel
Dílčí napájecí kabel 1
Dílčí napájecí kabel na boku tiskového stroje.
Výkonový štítek (dílčí napájecí kabel 1)
Výkonový štítek dílčího napájecího kabelu 1.
Výkonový štítek (hlavní napájecí kabel)
Výkonový štítek hlavního napájecího kabelu.
