Zachycení dlouhého listu skrz vstup přihrádky do fixační stanice

Na obrazovce zkontrolujte místo zachycení papíru a papír odstraňte podle uvedeného postupu.

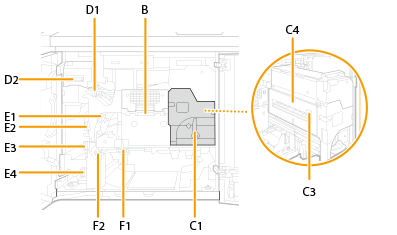

Polohy jednotlivých jednotek a oblastí, „páčky C2“, „vodítka C4“ atd. v tomto postupu odpovídají znázornění na obrázku.


Odstraňte papír z jednotky podávání papíru s nefixovaným tonerem (vpravo) (B). Toner na papíru se může rozptýlit, což může způsobit znečištění vnitřku hlavní jednotky a zhoršení kvality obrazu.

Otevřete přední kryt hlavní stanice.

V levé straně jednotky podávání papíru s nefixovaným tonerem opatrně vytáhněte dlouhý list a současně jej ohněte.

Pokud použijete příliš velkou sílu a vytáhnete dlouhý list nesprávným směrem, papír se může uprostřed přetrhnout.

Při vytahování papíru s nefixovaným tonerem si můžete ušpinit ruce. Po dokončení operace si co nejdříve vodou umyjte ruce od toneru.

	Opatrně vytáhněte papír na straně fixační stanice ve směru šipky a současně jej ohněte.
	Opatrně vytáhněte papír na straně jednotky podávání papíru s nefixovaným tonerem ve směru šipky a současně jej ohněte.
	Pokud papír zcela vytahujete, vyjměte jej směrem k sobě.

Zkontrolujte, zda kolem jednotky „Stack Bypass-D“ nezůstaly kousky papíru.

	Otevřete jednotku „Stack Bypass-D“.
	Přesvědčte se, že v přihrádce ani hlavní jednotce nezůstaly žádné kousky papíru. Pokud zde zůstaly kousky papíru, odstraňte je.
	Opatrně zavřete jednotku „Stack Bypass-D“ hlavní jednotky, dokud se neozve cvaknutí.

Zkontrolujte, zda okolo jednotky podávání papíru s nefixovaným tonerem nezůstaly kousky papíru.

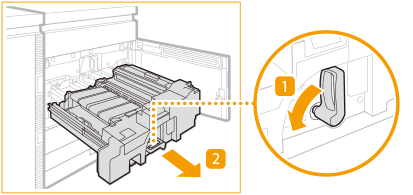

	Sklopením páčky C2 doleva uvolněte zajištění.
	Přidržte páčku C2 a vytáhněte jednotku podávání papíru s nefixovaným tonerem ven.
	Otevřete vodítko C4.
	Rukou přidržte vodítko C4 otevřené a zkontrolujte, zda nezůstaly kousky papíru. Pokud zde zůstaly kousky papíru, odstraňte je. Vodítko C4 se po uvolnění zavře.
	Zkontrolujte, zda na podávacím pásu (C5) nezůstaly kousky papíru. Pokud zde zůstaly kousky papíru, odstraňte je.

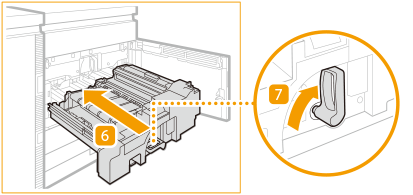

	Opatrně zasuňte jednotku podávání papíru s nefixovaným tonerem zpět do stroje a současně přidržte páčku C2. Při zasouvání jednotky podávání papíru s nefixovaným tonerem se může páčka C2, kterou přidržujete, pohnout a vyskočit směrem ven, ale nejedná se o závadu. Zasuňte ji až na doraz a přejděte k dalšímu kroku.
	Otočením páčky C2 doprava ji zajistěte.

Zavřete přední kryt hlavní jednotky.

Otevřete přední kryt fixační stanice v pořadí vlevo a vpravo.

Zkontrolujte, zda okolo chladicí jednotky nezůstaly kousky papíru.

	Otevřete páčku B.
	Zkontrolujte, zda nezůstaly kousky papíru. Pokud zde zůstaly kousky papíru, odstraňte je. Páčku B nechte otevřenou. Zavřete ji poté, co zkontrolujete, zda nedošlo k zachycení papíru ve fixační jednotce.

Zkontrolujte, zda okolo fixační jednotky nezůstaly kousky papíru.


Okolo fixační jednotky se nachází horký díl. Dbejte na to, abyste se při vyjímání papíru nedotkli vodítka.

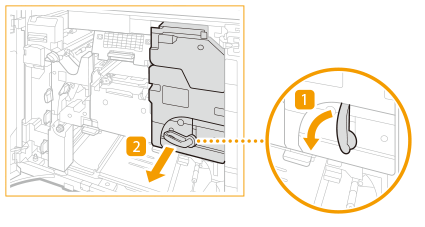

	Sklopením páčky C1 doleva uvolněte zajištění.
	Přidržte páčku C1 a současně vytáhněte fixační jednotku ven.
	Zkontrolujte, zda ve vstupu fixační jednotky (C2) nezůstaly kousky papíru. Pokud zde zůstaly kousky papíru, odstraňte je.

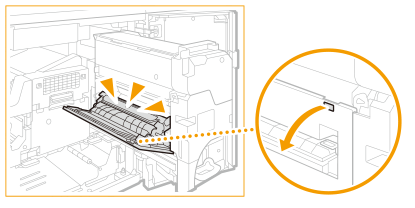

	Otevřete vodítko C3.
	Rukou přidržte vodítko C3 otevřené a zkontrolujte, zda nezůstaly kousky papíru. Pokud zde zůstaly kousky papíru, odstraňte je. Vodítko C3 se po uvolnění zavře.
	Otevřete kryt C4.
	Zkontrolujte, zda uvnitř fixační jednotky nezůstaly kousky papíru. Pokud zde zůstaly kousky papíru, odstraňte je.
	Zavřete kryt C4.

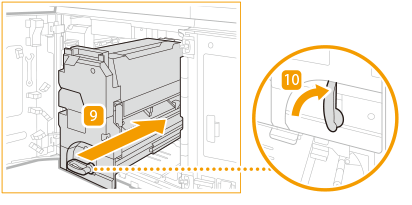

	Fixační jednotku opatrně zasuňte zpět do stroje a současně přidržte páčku C1. Při zasouvání fixační jednotky se může páčka C1, kterou přidržujete, pohnout a vyskočit směrem ven, ale nejedná se o závadu. Zasuňte ji až na doraz a přejděte k dalšímu kroku.
	Otočením páčky C1 doprava ji zajistěte.
	Zavřete páčku B chladicí jednotky.

Zavřete přední kryt fixační stanice v pořadí vpravo a vlevo.

Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
