Zachycení dlouhého listu v tiskovém stroji (2stranný tisk)
Na obrazovce zkontrolujte místo zachycení papíru a papír odstraňte podle uvedeného postupu.
Polohy jednotlivých jednotek a oblastí, „páčky C2“, „vodítka C3“ atd. v tomto postupu odpovídají znázornění na obrázku.
|
Odstraňte papír z jednotky podávání papíru s nefixovaným tonerem (vpravo) (B). Toner na papíru se může rozptýlit, což může způsobit znečištění vnitřku hlavní jednotky a zhoršení kvality obrazu. |
1
Otevřete přední kryt fixační stanice v pořadí vlevo a vpravo.
2

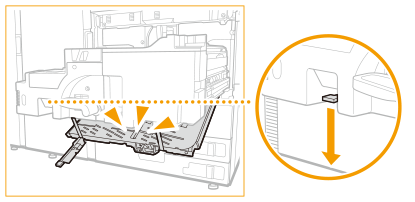

Otevřete/zavřete 2stranné vodítko.
 | Otevřete vodítko A1  .Podle pohybu se otevře vodítko A2  a vodítko inverze se spustí dolů.  LED diody vodítka A2 svítí/blikají. (vpředu: svítí. vzadu: bliká) |
 | Zavřete vodítko A1 .LED diody zhasnou po zavření předního krytu fixační stanice |
 | Zavřete vodítko A2 . |
3
Zavřete přední kryt fixační stanice v pořadí vpravo a vlevo.
4
Otevřete přední kryt hlavní stanice.
5

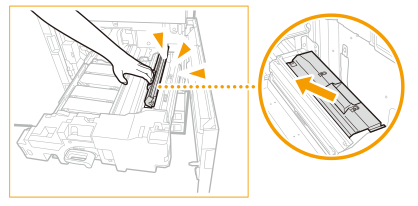

V levé straně jednotky podávání papíru s nefixovaným tonerem opatrně vytáhněte dlouhý list a současně jej ohněte.
Pokud použijete příliš velkou sílu a vytáhnete dlouhý list nesprávným směrem, papír se může uprostřed přetrhnout.
Při vytahování papíru s nefixovaným tonerem si můžete ušpinit ruce. Po dokončení operace si co nejdříve vodou umyjte ruce od toneru.
| Opatrně vytáhněte papír na straně jednotky podávání papíru s nefixovaným tonerem ve směru šipky a současně jej ohněte.  |
| Pokud papír zcela vytahujete, vyjměte jej směrem k sobě. |
6
Zkontrolujte, zda okolo jednotky podávání papíru s nefixovaným tonerem nezůstaly kousky papíru.
| Sklopením páčky C2 doleva uvolněte zajištění. |
| Přidržte páčku C2 a vytáhněte jednotku podávání papíru s nefixovaným tonerem ven.  |
| Otevřete vodítko C3. |
 | Rukou přidržte vodítko C3 otevřené a zkontrolujte, zda nezůstaly kousky papíru. Pokud zde zůstaly kousky papíru, odstraňte je.  |
 | Zavřete vodítko C3. |
 | Otevřete vodítko C4. |
 | Rukou přidržte vodítko C4 otevřené a zkontrolujte, zda nezůstaly kousky papíru. Pokud zde zůstaly kousky papíru, odstraňte je.  Vodítko C4 se po uvolnění zavře. |
 | Zkontrolujte, zda na podávacím pásu (C5) nezůstaly kousky papíru. Pokud zde zůstaly kousky papíru, odstraňte je.  |
 | Opatrně zasuňte jednotku podávání papíru s nefixovaným tonerem zpět do stroje a současně přidržte páčku C2. Při zasouvání jednotky podávání papíru s nefixovaným tonerem se může páčka C2, kterou přidržujete, pohnout a vyskočit směrem ven, ale nejedná se o závadu. Zasuňte ji až na doraz a přejděte k dalšímu kroku. |
 | Otočením páčky C2 doprava ji zajistěte.  |
7
Zavřete přední kryt hlavní jednotky.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
