Vastgelopen lange vellen via het fixeerstation naar de hoofdeenheid (2-zijdig afdrukken)

Controleer de locatie van de papierstoring op het scherm en volg de onderstaande procedure om het papier te verwijderen.

De posities van elke eenheid en elk gebied, „B-hendel", „F1-geleider", enz. in de procedure zijn zoals weergegeven in de afbeelding.


Verwijder papier uit de invoereenheid voor papier zonder toner (rechts) (B). De toner op het papier kan spatten, waardoor de binnenkant van de hoofdeenheid vuil wordt en de kwaliteit van de afbeelding wordt aangetast.

Open de voordeur van het fixeerstation in de volgorde van links naar rechts.

Bereid u voor om het lange vel uit de 2-zijdige geleider te trekken.

Open de A1-geleider

Afhankelijk van de beweging gaat de A2-geleider

open en gaat de inversiegeleider naar beneden.

De LED's van de A2-geleider geven licht/knipperen. (voorzijde: licht. achterzijde: knippering)

De LED's gaan niet uit wanneer u het vastgelopen papier verwijdert. Voer een visuele controle uit om te bepalen of er geen papier meer is.

De LED's gaan uit wanneer de voordeur van het fixeerstation wordt gesloten.

Open de F1-geleider.

Trek in de 2-zijdige geleider het lange vel voorzichtig naar buiten terwijl u het buigt.


Rondom de fixeereenheid zit een heet gedeelte. Zorg ervoor dat u de geleider niet aanraakt wanneer u het papier verwijdert.

Als u te veel kracht uitoefent en het lange vel in de verkeerde richting naar buiten trekt, kan het papier in het midden breken.

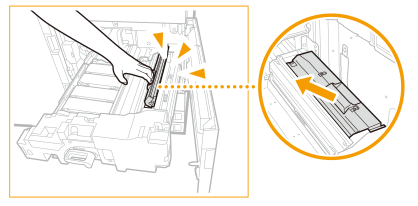

	Trek vanaf de linkerkant van de 2-zijdige geleider het lange vel voorzichtig naar buiten in de richting van de pijl terwijl u het buigt.
	Trek vanaf de linkerkant van de 2-zijdige geleider het lange vel voorzichtig naar buiten in de richting van de pijl terwijl u het buigt.
	Wanneer u het papier volledig naar buiten trekt, verwijdert u het naar u toe.

Controleer of er stukjes papier rond de 2-zijdige geleider blijven zitten.

	Controleer of er stukjes papier in de 2-zijdige geleider (links) (F1) blijven zitten. Als er stukjes papier over zijn, verwijder deze dan.
	Sluit de F1 geleider.
	Controleer of er nog stukjes papier in de 2-zijdige geleider (rechts) (A1) en de 2-zijdige tussengeleider (A2) blijven zitten. Als er stukjes papier over zijn, verwijder deze dan.
	Sluit de A1-geleider en vervolgens de A2-geleider in die volgorde.

Sluit de voordeur van het fixeerstation in de volgorde van rechts naar links.

Open de voordeur van de hoofdeenheid.

Controleer of er stukjes papier rond de invoereenheid voor papier zonder toner blijven.

	Kantel de C2-hendel naar links om de vergrendeling te ontgrendelen.
	Houd de C2-hendel vast en trek de invoereenheid voor papier zonder toner naar buiten.
	Open de C4-geleider.
	Houd de C4-geleider met de hand open en controleer of er stukjes papier achterblijven. Als er stukjes papier over zijn, verwijder deze dan. Wanneer u de C4-geleider loslaat, wordt deze gesloten.
	Controleer of er wel of geen stukjes papier op de invoerband (C5) achterblijven. Als er stukjes papier over zijn, verwijder deze dan.
	Duw de invoereenheid voor papier zonder toner voorzichtig terug in de machine terwijl u de C2-hendel vasthoudt. Wanneer u de invoereenheid voor papier zonder toner naar binnen duwt, kan de C2-hendel die u vasthoudt bewegen zodat deze omhoog komt, maar dit is geen storing. Duw het volledig naar binnen en ga naar de volgende stap.
	Draai de C2-hendel naar rechts om te vergrendelen.

Sluit de voordeur van de hoofdeenheid.

Ga door met het volgen van de instructies op het scherm om door te gaan met de onderbroken bewerking, of ga door met het oplossen van papierstoringen.
