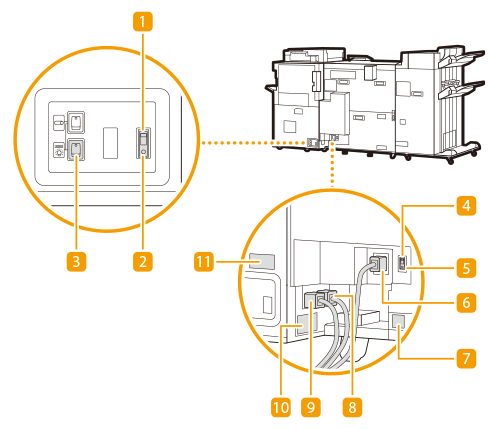

Tylna strona
Wyłącznik (moduł nanoszenia obrazu)
Zabezpiecza urządzenie przed zbyt wysokim prądem lub prądem upływowym.
Przycisk testowy (moduł nanoszenia obrazu)
Przycisk ten służy do okresowej kontroli wyłącznika (bezpiecznika).
Przełącznik osuszania
Jeśli papier w szufladzie na papier okaże się wilgotny, ustaw przełącznik osuszania w pozycji „|”. Ogrzanie papieru do wyschnięcia skutecznie zapobiegnie błędom drukowania.
Wyłącznik (zespół utrwalania)
Zabezpiecza urządzenie przed zbyt wysokim prądem lub prądem upływowym.
Przycisk testowy (zespół utrwalania)
Przycisk ten służy do okresowej kontroli wyłącznika (bezpiecznika).
Dodatkowy przewód zasilający 2
Dodatkowy przewód zasilający po stronie zespołu utrwalania.
Tabliczka znamionowa (dodatkowy przewód zasilający 2)
Wskazuje wartość znamionową dodatkowego przewodu zasilającego 2.
Główny przewód zasilania
Dodatkowy przewód zasilający 1
Dodatkowy przewód zasilający po stronie moduł nanoszenia obrazu.
Tabliczka znamionowa (dodatkowy przewód zasilający 1)
Wskazuje wartość znamionową dodatkowego przewodu zasilającego 1.
Tabliczka znamionowa (główny przewód zasilający)
Wskazuje wartość znamionową głównego przewodu zasilającego.
