Zacięcie długich arkuszy przez zespół utrwalania do modułu nanoszenia obrazu (drukowanie dwustronne)

Należy sprawdzić lokalizację zacięcia papieru na ekranie, a następnie postępować zgodnie z poniższą procedurą, aby usunąć papier.

Pozycje każdej jednostki i obszaru, „dźwignia B”, „prowadnica F1” itp. w procedurze są pokazane na rysunku.


Wyjmij papier z podajnika papieru z nieutrwalonym tonerem (po prawej) (B). Toner na papierze może się rozsypać, powodując zabrudzenie wnętrza zespołu głównego i pogorszenie jakości obrazu.

Otwórz przednią pokrywę zespołu utrwalającego w kolejności od lewej do prawej.

Przygotuj się do wyciągnięcia długiego arkusza z prowadnicy dwustronnej.

	Otwórz prowadnicę A1 . W zależności od ruchu prowadnica A2 otwiera się, a prowadnica odwracania opada. Diody LED prowadnicy A2 świecą się/migają. (przód: świeci się. tył: miga) Diody LED nie wyłączają się po wyjęciu zaciętego papieru. Sprawdź wzrokowo, czy nie ma pozostałości papieru. Diody LED wyłączą się, gdy przednia pokrywa zespołu utrwalania zostanie zamknięta.
	Otwórz prowadnicę F1.

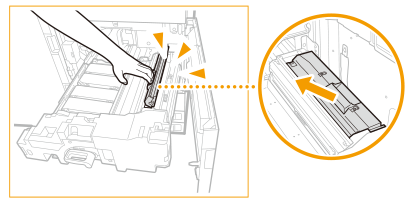

W prowadnicy dwustronnej delikatnie wyciągnij długi arkusz, jednocześnie go zginając.


Wokół zespołu utrwalania znajduje się gorąca część. Uważaj, aby nie dotknąć prowadnicy podczas wyjmowania papieru.

Jeśli przyłożysz zbyt dużą siłę i wyciągniesz długi arkusz w złym kierunku, papier może pęknąć w środku.

	Z lewej strony prowadnicy dwustronnej delikatnie wyciągnij długi arkusz w kierunku strzałki, jednocześnie go zginając.
	Z lewej strony prowadnicy dwustronnej delikatnie wyciągnij długi arkusz w kierunku strzałki, jednocześnie go zginając.
	Wyciągając całkowicie papier, wyciągnij go do siebie.

Sprawdź, czy wokół prowadnicy dwustronnej nie pozostały kawałki papieru.

	Sprawdź, czy w prowadnicy dwustronnej (lewej) (F1) nie pozostały kawałki papieru. Jeśli pozostały kawałki papieru, usuń je.
	Zamknąć prowadnicę F1.

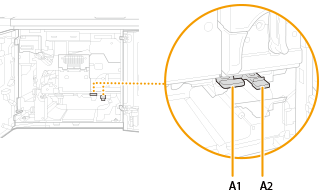

	Sprawdź, czy w dwustronnej prowadnicy (prawej) (A1) i dwustronnej prowadnicy pośredniej (A2) nie pozostały kawałki papieru. Jeśli pozostały kawałki papieru, usuń je.
	Zamknij prowadnicę A1, a następnie prowadnicę A2 w tej kolejności.

Zamknij przednią pokrywę zespołu utrwalania w kolejności od prawej do lewej.

Otwórz przednią pokrywę głównego zespołu.

Sprawdź, czy wokół zespołu podajnika papieru z nieutrwalonym tonerem nie pozostały kawałki papieru.

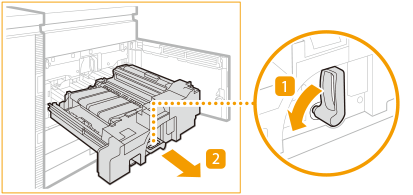

	Przechyl dźwignię C2 w lewo, aby zwolnić blokadę.
	Trzymając dźwignię C2, wyciągnij podajnik papieru z nieutrwalonym tonerem.
	Otwórz prowadnicę C4.
	Przytrzymaj ręcznie prowadnicę C4 otwartą i sprawdź, czy pozostały kawałki papieru. Jeśli pozostały kawałki papieru, usuń je. Po zwolnieniu prowadnica C4 zamyka się.
	Sprawdź, czy na taśmie podającej (C5) nie pozostały kawałki papieru. Jeśli pozostały kawałki papieru, usuń je.
	Delikatnie wepchnij zespół podajnika papieru niezamocowanego tonerem z powrotem do urządzenia, trzymając dźwignię C2. Podczas wciskania zespołu podajnika papieru niezamocowanego tonerem, trzymana dźwignia C2 może się przesunąć tak, że wyskoczy, ale nie jest to usterka. Wciśnij do końca i przejdź do następnego kroku.
	Przekręć dźwignię C2 w prawo, aby zablokować.

Zamknij przednią pokrywę głównego zespołu.

Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
