Zacięcia długich arkuszy w module nanoszenia obrazu (drukowanie dwustronne)
Należy sprawdzić lokalizację zacięcia papieru na ekranie, a następnie postępować zgodnie z poniższą procedurą, aby usunąć papier.
Pozycje każdej jednostki i obszaru, „dźwignia C2”, „prowadnica C3” itp. w procedurze są pokazane na rysunku.
|
Wyjmij papier z podajnika papieru z nieutrwalonym tonerem (po prawej) (B). Toner na papierze może się rozsypać, powodując zabrudzenie wnętrza zespołu głównego i pogorszenie jakości obrazu. |
1
Otwórz przednią pokrywę zespołu utrwalającego w kolejności od lewej do prawej.
2
Otwórz/zamknij prowadnicę dwustronną.
 | Otwórz prowadnicę A1  .W zależności od ruchu prowadnica A2  otwiera się, a prowadnica odwracania opada.  Diody LED prowadnicy A2 świecą się/migają. (przód: świeci się. tył: miga) |
 | Zamknij prowadnicę A1 .Diody LED wyłączą się, gdy przednia pokrywa zespołu utrwalania zostanie zamknięta |
 | Zamknij prowadnicę A2 . |
3
Zamknij przednią pokrywę zespołu utrwalania w kolejności od prawej do lewej.
4
Otwórz przednią pokrywę głównego zespołu.
5
Po lewej stronie podajnika papieru z nieutrwalonym tonerem delikatnie wyciągnij długi arkusz, jednocześnie go zginając.
Jeśli przyłożysz zbyt dużą siłę i wyciągniesz długi arkusz w złym kierunku, papier może pęknąć w środku.
Podczas wyciągania papieru z nieutrwalonym tonerem może dojść do zabrudzenia rąk. Zmyj toner z rąk wodą zaraz po zakończeniu operacji.
| Delikatnie wyciągnij papier znajdujący się z boku podajnika papieru z nieutrwalonym tonerem w kierunku strzałki, jednocześnie go zginając.  |
| Wyciągając całkowicie papier, wyciągnij go do siebie. |
6
Sprawdź, czy wokół zespołu podajnika papieru z nieutrwalonym tonerem nie pozostały kawałki papieru.
| Przechyl dźwignię C2 w lewo, aby zwolnić blokadę. |
| Trzymając dźwignię C2, wyciągnij podajnik papieru niezamocowanego tonerem.  |
| Otwórz prowadnicę C3. |
 | Przytrzymaj ręcznie prowadnicę C3 otwartą i sprawdź, czy pozostały kawałki papieru. Jeśli pozostały kawałki papieru, usuń je.  |
 | Zamknij prowadnicę C3. |
 | Otwórz prowadnicę C4. |
 | Przytrzymaj ręcznie prowadnicę C4 otwartą i sprawdź, czy pozostały kawałki papieru. Jeśli pozostały kawałki papieru, usuń je.  Po zwolnieniu prowadnica C4 zamyka się. |
 | Sprawdź, czy na taśmie podającej (C5) nie pozostały kawałki papieru. Jeśli pozostały kawałki papieru, usuń je.  |

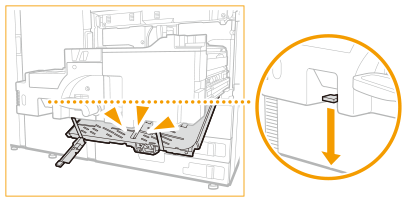

 | Delikatnie wepchnij zespół podajnika papieru niezamocowanego tonerem z powrotem do urządzenia, trzymając dźwignię C2. Podczas wciskania zespołu podajnika papieru niezamocowanego tonerem, trzymana dźwignia C2 może się przesunąć tak, że wyskoczy, ale nie jest to usterka. Wciśnij do końca i przejdź do następnego kroku. |
 | Przekręć dźwignię C2 w prawo, aby zablokować.  |
7
Zamknij przednią pokrywę głównego zespołu.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
