Regulacja pozycji obrazu za pomocą arkusza przewodniego (gdy używana jest szklana płyta robocza)

Aby szybko wyregulować położenie obrazów drukowanych na przedniej i tylnej stronie arkusza papieru, można dostosować ustawienia poprzez zeskanowanie stron testowych z wykorzystaniem arkusza głównego.
Regulację tę można przeprowadzić, gdy zamocowano Duplex Color Image Reader Unit-P.
Arkusz główny




Strona testowa (2-stronna): Standardowy format

Strona testowa (2-stronna): Długi arkusz

(przód) (tył)

(przód) (tył)



Szklaną płytę roboczą oraz dolną część podajnika należy wyczyścić przed rozpoczęciem regulacji. Czyszczenie szklanej płyty roboczej/Czyszczenie podajnika
Użyj następujących warunku do wydruku arkusza naprowadzającego. Precyzyjna regulacja może nie być możliwa, jeżeli arkusz nie zostanie prawidłowo wydrukowany.
Format papieru: A3 lub 11" x 17"
Powierzchnia papieru: Niepowlekany, Jednostronnie powlekany lub Dwustronnie powlekany
Typ: Brak (normalny)
Podstawowa gramatura: Papier przeznaczony do drukowania dwustronnego o gramaturze 80 g/m2 lub większej (zalecany papier o gramaturze 200 g/m2 lub większej)
Jeżeli krawędź strony testowej zostanie nieprawidłowo przycięta lub złożona lub jeżeli obraz nie zostanie prawidłowo wydrukowany na stronie testowej, w trakcie skanowania może zostać wyświetlony komunikat Poprawnie ułóż stronę testową na szklanej płycie.>.
Regulacja może nie zostać wykonana poprawnie w przypadku niektórych typów papieru, na przykład gdy używany jest papier z teksturą o chropowatej powierzchni lub papier kolorowy. Jeśli regulacja nie jest wykonywana poprawnie, gdy zaznaczono opcję <Użyj skanera>, należy zaznaczyć <Nie używać skanera>.
1
Naciśnij ustawienie <Zmień> opcji <Regulacja Położenia Obrazu>.
2
Naciśnij przycisk <Użyj skanera>.
3
Wybierz <Szklana płyta> w <Lokalizacja skan. strony testowej> i naciśnij <Drukuj> w <Arkusz prowadnicy wyprowadzającej>.
4
Wybierz źródło papieru, do którego załadowany został odpowiedni papier i naciśnij <Rozpocznij Wydruk>.
Wydrukowany zostanie główny arkusz.
5
Wprowadź liczbę stron testowych, które mają zostać wykonane, i naciśnij <Dalej>.
Im większa liczba wydrukowanych stron testowych tym bardziej precyzyjna regulacja.
Jeżeli określasz wiele stron testowych upewnij się, że wszystkie zostaną zeskanowane w takiej samej kolejności, w jakiej były drukowane. Jeżeli kolejność zostanie zmieniona lub proces skanowania nie zostanie przeprowadzony odpowiednio, regulacje mogą nie być prawidłowe.
6
Wybierz źródło papieru, do którego załadowany został typ papieru do regulacji i naciśnij <Rozpocznij Wydruk>.
Zostanie wydrukowana strona testowa.
7

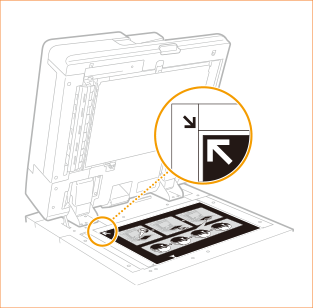

Umieść arkusz główny na szklanej płycie i wyrównaj strzałki arkusza ze strzałkami na szklanej płycie.
8

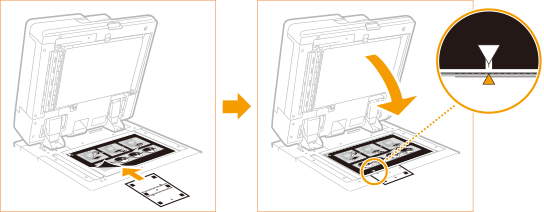

Wyrównaj znacznik  (niebieski) na stronie testowej dla pierwszej strony skanowanej ze znacznikiem na arkuszu naprowadzającym.
9
Zamknij podajnik i naciśnij <Rozpo. skano.>.
Otwieranie i zamykanie podajnika należy przeprowadzać delikatnie. Upewnij się, że arkusz główny jest wyrównany podczas zamykania podajnika.
10
Odwróć stronę testową (do góry nogami) i wyrównaj znacznik (żółty) na stronie testowej dla drugiej strony skanowanej ze znacznikiem na arkuszu naprowadzającym naciśnij <Rozpo. skano.>.
11
Ponownie odwróć stronę testową i wyrównaj znacznik (zielony) na stronie testowej dla trzeciej strony skanowanej ze znacznikiem na arkuszu naprowadzającym  naciśnij <Rozpo. skano.>.
12
Odwróć stronę testową (do góry nogami) i wyrównaj znacznik  (czerwony) na stronie testowej dla czwartej strony skanowanej ze znacznikiem na arkuszu naprowadzającym  naciśnij <Rozpo. skano.>.
13
Regulacja zakończona.
Jeżeli określono wiele stron testowych, powtórz kroki od 6 do 10 dla wszystkich stron. W takiej sytuacji, regulacja jest zakończona po zeskanowaniu wszystkich stron testowych.
Upewnij się, że strony testowe są skanowane w takiej samej kolejności, w jakiej były drukowane.
Jeśli po wykonaniu regulacji za pomocą arkusza naprowadzającego konieczne jest przeprowadzenie bardziej precyzyjnego dostosowania, zaznacz opcję <Nie używać skanera> i dostosuj poszczególne ustawienia regulacji.
