Encravamentos de folhas longas na entrada do tabuleiro até à estação de fixação

Verifique a localização do papel encravado no ecrã e siga o procedimento abaixo para retirar o papel.
As posições de cada unidade e área, "patilha C2", "guia C4", etc. no procedimento são conforme ilustrado na imagem.
Retire o papel da unidade de alimentação de papel-toner-solto (direita) (B). O toner no papel poderá espalhar-se, fazendo com que o interior da unidade principal fique sujo e que a qualidade da imagem seja afetada.
1
Abra a tampa da frente da estação principal.
2
No lado esquerdo da unidade de alimentação de papel-toner-solto, puxe a folha longa com cuidado, dobrando-a.
Se aplicar demasiada pressão e puxar a folha longa na direção errada, o papel poderá rasgar-se a meio.
As suas mãos poderão ficar sujas ao retirar o papel-toner-solto. Lave as mãos com água pouco depois de terminar a operação.
Retire com cuidado o papel pela parte lateral da estação de fixação, na direção da seta, enquanto o dobra.
Retire com cuidado o papel pela parte lateral da unidade de alimentação de papel-toner-solto, na direção da seta, enquanto o dobra.
Quando retirar o papel completamente, retire-o na sua direção.
3
Verifique se existem pedaços de papel à volta do "Stack Bypass-D."
Abra o "Stack Bypass-D."
Verifique se não ficaram pedaços de papel no tabuleiro e na unidade principal.
Se restarem pedaços de papel, retire-os.
Feche cuidadosamente o "Stack Bypass-D" da unidade principal até encaixar com um clique.
4
Verifique se existem pedaços de papel em redor da unidade de alimentação de papel-toner-solto.
Incline a patilha C2 para soltar o fecho.
Enquanto segura na patilha C2, retire a unidade de alimentação de papel-toner-solto.
Abra a guia C4.
Mantenha a guia C4 aberta manualmente e verifique se restam pedaços de papel.
Se restarem pedaços de papel, retire-os.
Quando soltar a guia C4, esta fechar-se-á.
Verifique se restam pedaços de papel na cinta do alimentador (C5).
Se restarem pedaços de papel, retire-os.

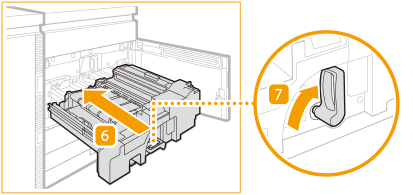

Volte a colocar com cuidado a unidade de alimentação de papel-toner-solto na máquina, segurando a patilha C2.
Ao empurrar a unidade de alimentação de papel-toner-solto, a patilha C2 que está a segurar poderá mover-se para encaixar, o que não é uma avaria. Empurre totalmente e avance para o passo seguinte.
Vire a patilha C2 para a direita para bloquear.
5
Feche a tampa da frente da estação principal.
6
Abra a tampa da frente da estação de fixação da esquerda para a direita.
7
Verifique se existem pedaços de papel em redor da unidade de arrefecimento.
Abra a patilha B.
Verifique se restam pedaços de papel.
Se restarem pedaços de papel, retire-os.
Deixe a patilha B aberta. Feche depois de verificar se existe papel encravado na unidade de fixação.
8
Verifique se existem pedaços de papel em redor da unidade de fixação.
Existe uma peça quente em redor da unidade de fixação. Tenha cuidado para não tocar na guia quando retira o papel.
Incline a patilha C1 para soltar o fecho.
Enquanto segura a patilha C1, retire a unidade de fixação.
Verifique se existem pedaços de papel na entrada da unidade fixação (C2).
Se restarem pedaços de papel, retire-os.
Abra a guia C3.
Mantenha a guia C3 aberta manualmente e verifique se restam pedaços de papel.
Se restarem pedaços de papel, retire-os.
Quando soltar a guia C3, esta fechar-se-á.
Abra a tampa C4.
Verifique se existem pedaços de papel no interior da unidade de fixação.
Se restarem pedaços de papel, retire-os.
Feche a tampa C4.
Empurre com cuidado a unidade de fixação para dentro da máquina enquanto segura a patilha C1.
Ao empurrar a unidade de fixação, a patilha C1 que está a segurar poderá mover-se para encaixar, o que não é uma avaria. Empurre totalmente e avance para o passo seguinte.
Vire a patilha C1 para a direita para bloquear.
Feche a patilha B da unidade de arrefecimento.
9
Feche a tampa da frente da estação de fixação, da direita para a esquerda.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
EE05-039
