Encravamentos de folhas longas da estação de fixação à unidade de impressão (impressão frente e verso)
Verifique a localização do papel encravado no ecrã e siga o procedimento abaixo para retirar o papel.
As posições de cada unidade e área, "patilha B", "guia F1", etc. no procedimento são conforme ilustrado na imagem.
|
Retire o papel da unidade de alimentação de papel-toner-solto (direita) (B). O toner no papel poderá espalhar-se, fazendo com que o interior da unidade principal fique sujo e que a qualidade da imagem seja afetada. |
1
Abra a tampa da frente da estação de fixação da esquerda para a direita.
2
Prepare-se para retirar a folha longa na guia frente e verso (D1).
 | Abra a guia A1  .De acordo com o movimento, a guia A2  abre-se e a guia de inversão baixa.  Os LEDs da guia A2 acendem-se/piscam. (frente: aceso. trás: pisca) Os LED não se apagam quando retira o papel encravado. Verifique visualmente se o papel acabou. Os LEDs apagam-se quando a tampa da frente da estação de fixação for fechada. |
 | Abra a guia F1.  |
3
Na guia frente e verso, puxe a folha longa com cuidado, dobrando-a.
 |
Existe uma peça quente em redor da unidade de fixação. Tenha cuidado para não tocar na guia quando retira o papel. |
Se aplicar demasiada pressão e puxar a folha longa na direção errada, o papel poderá rasgar-se a meio.
| No lado esquerdo da guia frente e verso, puxe com cuidado a folha longa na direção da seta, dobrando-a.  |
| No lado esquerdo da guia frente e verso, puxe com cuidado a folha longa na direção da seta, dobrando-a.  |
 | Quando retirar o papel completamente, retire-o na sua direção. |
4
Verifique se existem pedaços de papel em redor da guia frente e verso.
| Verifique se restaram pedaços de papel na guia frente e verso (esquerda) (F1). Se restarem pedaços de papel, retire-os.  |
| Feche a guia F1. |
| Verifique se restam pedaços de papel na guia frente e verso (direita) (A1) e na guia intermédia frente e verso (A2). Se restarem pedaços de papel, retire-os.  |
 | Feche a guia A1 e a guia A2 por esse ordem. |
5
Feche a tampa da frente da estação de fixação, da direita para a esquerda.
6
Abra a tampa da frente da estação principal.
7
Verifique se existem pedaços de papel em redor da unidade de alimentação de papel-toner-solto.
| Incline a patilha C2 para soltar o fecho. |
| Enquanto segura na patilha C2, retire a unidade de alimentação de papel-toner-solto.  |
| Abra a guia C4. |
| Mantenha a guia C4 aberta manualmente e verifique se restam pedaços de papel. Se restarem pedaços de papel, retire-os.  Quando soltar a guia C4, esta fechar-se-á. |
 | Verifique se restam pedaços de papel na cinta do alimentador (C5). Se restarem pedaços de papel, retire-os.  |

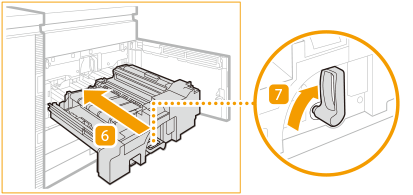

 | Volte a colocar com cuidado a unidade de alimentação de papel-toner-solto na máquina, segurando a patilha C2. Ao empurrar a unidade de alimentação de papel-toner-solto, a patilha C2 que está a segurar poderá mover-se para encaixar, o que não é uma avaria. Empurre totalmente e avance para o passo seguinte. |
 | Vire a patilha C2 para a direita para bloquear.  |
8
Feche a tampa da frente da estação principal.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
