Ajustar a posição da imagem utilizando a folha de guia (quando utilizar o vidro de exposição)

Se quiser ajustar rapidamente o alinhamento das imagens impressas na frente e no verso do papel, poderá ler as páginas de teste com a folha de guia.
É possível efetuar este ajuste quando o Duplex Color Image Reader Unit-P está instalado.
Folha de guia




Página de teste (frente e verso): Formato standard

Página de teste (frente e verso): Folha longa

(Frente)(Verso)

(Frente)(Verso)



Limpe o vidro de exposição e a parte debaixo do alimentador antes do ajuste. Limpar o vidro de exposição/Limpar o alimentador
Utilize as condições seguintes para imprimir a folha de guia. Pode não ser possível obter um ajuste preciso se a folha de guia não for impressa corretamente.
Formato de papel: A3 ou 11" x 17"
Concluir: Não revestido, 1 face revestido ou frente e verso revestido
Tipo: Nenhum (Normal)
Peso base: Papel no qual é possível imprimir frente e verso e tiver uma gramagem de 80 g/m2 ou superior (é recomendado papel com uma gramagem de 200 g/m2 ou superior)
Se uma extremidade da página de teste estiver incorretamente cortada ou dobrada, ou a imagem não estiver corretamente impressa na página de teste, pode ser apresentada a mensagem <Coloque corretamente a página de teste no vidro de exposição.> durante o processo de digitalização.
Não é possível efetuar corretamente o ajuste com alguns tipos de papel, como papel texturado com uma superfície rígida ou papel colorido. Se o ajuste não for efetuado corretamente quando <Utilizar scanner> está selecionado, selecione <Não utilizar scanner>.
1
Carregue em <Alterar> para <Ajustar posição da imagem>.
2
Carregue em <Utilizar scanner>.
3
Selecione <Vidro de exposição> em <Local para ler página teste> e carregue em <Imprimir> em <Folha guia de saída>.
4
Selecione a origem de papel que contém o papel a utilizar e carregue em <Inic. impressão>.
A folha guia é impressa.
5
Introduza o número de páginas de teste a criar e carregue em <Seguinte>.
Quanto maior for o número de páginas de teste impressas, mais preciso é o ajuste.
Se especificar a impressão de várias páginas de teste, certifique-se de que todas as páginas de teste são lidas pela ordem pela qual são impressas. Se a ordem for alterada ou se o processo de leitura não for realizado de forma sucessiva, o ajuste pode não ser feito corretamente.
6
Selecione a origem de papel que contém o tipo de papel para ajuste e carregue em <Inic. impressão>.
A página de teste é impressa.
7

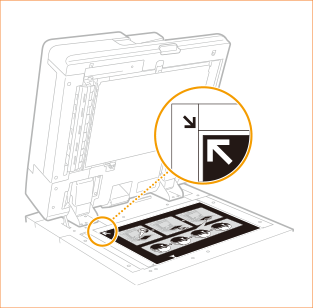

Coloque a folha de guia no vidro de exposição e alinhe a seta da folha com a seta na vidro de exposição.
8

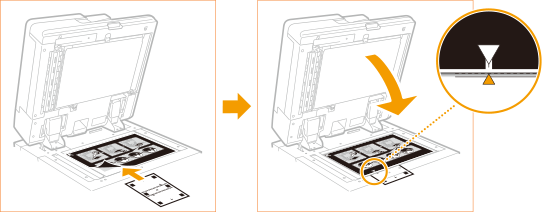

Alinhe a marca  (azul) na página de teste para a primeira operação de digitalização com a marca na folha de guia.
9
Feche o alimentador e carregue em <Iniciar leitura>.
Abra e feche o alimentador com cuidado. Certifique-se de que a folha de guia fica alinhada quando fechar o alimentador.
10
Vire a página de teste para baixo e alinhe a marca  (amarela) na página de teste para a segunda operação de digitalização com a marca na folha de guia e carregue em <Iniciar leitura>.
11
Vire a página de teste ao contrário e alinhe a marca  (verde) na página de teste para a terceira operação de digitalização com a marca na folha de guia  e carregue em <Iniciar leitura>.
12
Vire a página de teste para baixo e alinhe a marca  (amarela) na página de teste para a segunda operação de digitalização com a marca na folha de guia  e carregue em <Iniciar leitura>.
13
O ajuste está concluído.
Se tiver especificado a impressão de várias páginas de teste, repita os passos 6 a 10 para todas as páginas de teste impressas. Neste caso, o ajuste é concluído quando todas as páginas de teste forem lidas.
Certifique-se de que as páginas de teste são lidas pela ordem pela qual são impressas.
Se necessitar de ajustar a posição da imagem com maior precisão depois de efetuar o ajuste com a folha de guia, selecione <Não utilizar scanner> e ajuste os itens de programação individuais.
