Замятие длинных листов на входе лотка и в блоке термозакрепления

Проверьте участок замятия бумаги, показанный на экране и, следуя описанной далее процедуре, достаньте бумагу.
Положение каждого устройства и участка, «рычаг С2», «направляющая С4» и т. д. в этой процедуре показаны на рисунке.
Удалите бумагу из устройства подачи бумаги с незакрепленным тонером (справа) (B). Имеющийся на бумаге тонер может рассыпаться и попасть внутрь основного блока аппарата, что приведет к ухудшению качества изображения.
1
Откройте переднюю крышку основного аппарата.
2
С левой стороны устройства подачи бумаги с незакрепленным тонером аккуратно вытяните длинный лист, сгибая его.
Если приложить слишком большое усилие и вытянуть длинный лист в неправильном направлении, бумага может порваться посередине.
Вытягивая бумагу с незакрепленным тонером, вы можете испачкать руки. Закончив процедуру, сразу же смойте тонер с рук водой.
Осторожно вытяните бумагу со стороны блока термозакрепления в направлении стрелки, одновременно сгибая ее.
Осторожно вытяните бумагу со стороны блока подачи бумаги с незакрепленным тонером в направлении стрелки, одновременно сгибая ее.
Полностью вытянув бумагу, извлеките ее по направлению к себе.
3
Проверьте, не осталось ли кусочков бумаги около устройства Stack Bypass-D.
Откройте Stack Bypass-D.
Проверьте, не осталось ли кусочков бумаги в лотке и в основном блоке.
Если бумага осталась, удалите ее.
Осторожно закройте Stack Bypass-D основного блока до щелчка.
4
Проверьте, не осталось ли кусочков бумаги вокруг блока подачи бумаги с незакрепленным тонером.
Поверните рычаг С2 влево, чтобы разблокировать.
Придерживая рычаг С2, извлеките устройство подачи бумаги с незакрепленным тонером.
Откройте направляющую C4.
Придерживая рукой направляющую С4 в открытом положении, проверьте, не осталось ли кусочков бумаги.
Если бумага осталась, удалите ее.
Когда вы отпустите направляющую С4, она закроется.
Проверьте, не осталось ли кусочков бумаги на ремне подачи (С5).
Если бумага осталась, удалите ее.
Аккуратно вставьте устройство подачи бумаги с незакрепленным тонером в аппарат, придерживая рычаг С2.
Когда вы вставляете устройство подачи бумаги с незакрепленным тонером, рычаг С2, который вы держите, может двигаться и выскакивать, но это не является неисправностью. Надавите на него до конца и переходите к следующему шагу.
Поверните рычаг С2 вправо, чтобы заблокировать.
5
Закройте переднюю крышку основного аппарата.
6
Откройте переднюю крышку блока термозакрепления слева направо.
7
Проверьте, не осталось ли кусочков бумаги вокруг блока охлаждения.
Откройте рычаг B.
Проверьте, не осталось ли кусочков бумаги около устройства.
Если бумага осталась, удалите ее.
Оставьте рычаг В открытым. Закройте, проверив отсутствие/наличие замятия бумаги в блоке термозакрепления.
8
Проверьте, не осталось ли кусочков бумаги вокруг блока термозакрепления.
Вокруг блока термозакрепления может быть горячий участок. Удаляя бумагу, не дотрагивайтесь до направляющей.
Поверните рычаг С1 влево, чтобы разблокировать.
Удерживая рычаг С1, выдвиньте блок термозакрепления.
Проверьте, не осталось ли кусочков бумаги на входе блока термозакрепления (С2).
Если бумага осталась, удалите ее.
Откройте направляющую C3.
Придерживая рукой направляющую С3 в открытом положении, проверьте, не осталось ли кусочков бумаги.
Если бумага осталась, удалите ее.
Когда вы отпустите направляющую С3, она закроется.
Откройте крышку С4.
Проверьте, не осталось ли кусочков бумаги внутри блока термозакрепления.
Если бумага осталась, удалите ее.
Закройте крышку С4.

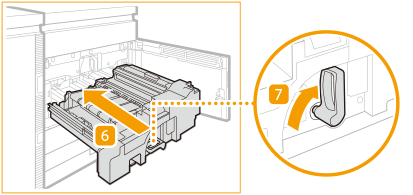

Осторожно задвиньте блок термозакрепления обратно в аппарат, удерживая нажатым рычаг С1.
Когда вы вставляете блок термозакрепления, рычаг С1, который вы держите, может двигаться и выскакивать, но это не является неисправностью. Надавите на него до конца и переходите к следующему шагу.
Поверните рычаг С1 вправо, чтобы заблокировать.
Закройте рычаг В модуля охлаждения.
9
Закройте переднюю крышку блока термозакрепления справо налево.
Следуя инструкциям на экране, возобновите прерванную операцию или продолжите устранение замятия бумаги.
