Замятие длинных листов в блоке разметки (двухсторонняя печать)
Проверьте участок замятия бумаги, показанный на экране и, следуя описанной далее процедуре, достаньте бумагу.
Положение каждого устройства и участка, «рычаг С2», «направляющая С3» и т. д. в этой процедуре показаны на рисунке.
|
Удалите бумагу из устройства подачи бумаги с незакрепленным тонером (справа) (B). Тонер может рассыпаться по бумаге, попасть внутрь основного блока аппарата, что приведет к ухудшению качества изображения. |
1
Откройте переднюю крышку блока термозакрепления слева направо.
2
Откройте/закройте направляющую 2-сторонней печати.
 | Откройте направляющую A1  .В соответствии с направлением движения, направляющая A2  открывается, и направляющая устройства инверсии опускается.  Индикатор направляющей А2 горят/мигают. (спереди: горит, сзади: мигает) |
 | Закройте направляющую A1 .Индикаторы погаснут, когда передняя крышка блока термозакрепления будет закрыта. |
 | Закройте направляющую A2 . |
3
Закройте переднюю крышку блока термозакрепления справо налево.
4
Откройте переднюю крышку основного аппарата.
5
С левой стороны устройства подачи бумаги с незакрепленным тонером аккуратно вытяните длинный лист, сгибая его.
Если приложить слишком большое усилие и вытянуть длинный лист в неправильном направлении, бумага может порваться посередине.
Вытягивая бумагу с незакрепленным тонером, вы можете испачкать руки. Закончив процедуру, сразу же смойте тонер с рук водой.
| Осторожно вытяните бумагу со стороны блока подачи бумаги с незакрепленным тонером в направлении стрелки, одновременно сгибая ее.  |
| Полностью вытянув бумагу, извлеките ее по направлению к себе. |
6
Проверьте, не осталось ли кусочков бумаги вокруг блока подачи бумаги с незакрепленным тонером.

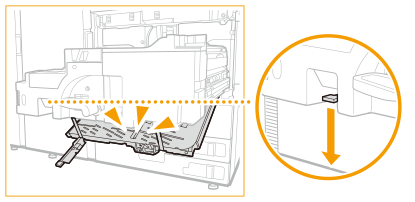

| Поверните рычаг С2 влево, чтобы разблокировать. |
| Держась за рычаг С2, извлеките устройство подачи бумаги с незакрепленным тонером.  |
| Откройте направляющую C3. |
 | Придерживая рукой направляющую С3 в открытом положении, проверьте, не осталось ли кусочков бумаги. Если бумага осталась, удалите ее.  |
 | Закройте направляющую C3. |
 | Откройте направляющую C4. |
 | Придерживая рукой направляющую С4 в открытом положении, проверьте, не осталось ли кусочков бумаги. Если бумага осталась, удалите ее.  Когда вы отпустите направляющую С4, она закроется. |
 | Проверьте, не осталось ли кусочков бумаги на ремне подачи (С5). Если бумага осталась, удалите ее.  |
 | Аккуратно вставьте устройство подачи бумаги с незакрепленным тонером в аппарат, держась за рычаг С2. Когда вы вставляете устройство подачи бумаги с незакрепленным тонером, рычаг С2, который вы держите, может двигаться и выскакивать, но это не является неисправностью. Надавите на него до конца и переходите к следующему шагу. |
 | Поверните рычаг С2 вправо, чтобы заблокировать.  |
7
Закройте переднюю крышку основного аппарата.
Следуя инструкциям на экране, возобновите прерванную операцию или продолжите устранение замятия бумаги.
