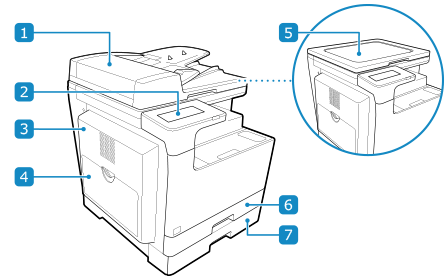

Vorderseite
Wenn D-ADF AY und die Kassetteneinheit AK angebracht sind:
Zufuhr
Sie können zwei oder mehr Originale in die Zufuhr einlegen. Die eingelegten Originale werden automatisch nacheinander eingezogen und gescannt. Zufuhr
Bedienfeld
Bedienen Sie das Gerät über das Display und die Tasten und überprüfen Sie die Funktionen und den Status. Bedienfeld
Abdeckung auf der linken Seite der Haupteinheit
Öffnen Sie diese Abdeckung zum Beheben von Papierstau im Geräteinneren. Papierstau im Geräteinneren und in einer Papierzufuhr
Mehrzweckfach
Um vorübergehend Papier zu verwenden, das nicht in die Papierkassette eingelegt ist, legen Sie es in das Mehrzweckfach. Mehrzweckfach
Vorlagenabdeckung
Sichert die auf das Vorlagenglas gelegten Originale.
Papierkassette 1
Legen Sie das von Ihnen normalerweise verwendete Papier in die Papierkassette ein. Papierkassette
Papierkassette 2
Legen Sie das von Ihnen normalerweise verwendete Papier in die Papierkassette ein. Papierkassette
Ausgabefach
Gedrucktes und kopiertes Papier wird in das Ausgabefach ausgeworfen.
Vordere Abdeckung
Öffnen Sie die vordere Abdeckung, wenn Sie die Tonerpatronen ersetzen.
Toner-Code
Dieser Code gibt den Typ des Originaltoners an, der mit dem Gerät verwendet werden kann. Verwenden Sie Toner mit einem Code, der dieselben Buchstaben enthält wie der Code auf der vorderen Abdeckung des Geräts.
LAN-Anschluss
Sie können das Gerät mit einem handelsüblichen Ethernetkabel, das an den LAN-Anschluss angeschlossen ist, an eine kabelgebundenes LAN anschließen.
USB-Anschluss (für Computer-Anschluss)
Sie können einen Computer mit einem handelsüblichen USB-Kabel an den USB-Anschluss anschließen.
Hörerbuchse (HAND SET) / Buchse für externes Telefon (EXT.)
Schließen Sie das optionale Handset K oder ein handelsübliches Telefon an diese Buchse an.
Telefonanschlussbuchse (LINE)
Verwenden Sie das mitgelieferte Telefonkabel für den Anschluss des Geräts an die Telefonleitung.
Steckdose
Schließen Sie das Netzkabel an die Steckdose an.
Netzschalter
Schaltet das Gerät EIN und AUS. Ein- und Ausschalten des Geräts
|
Um eine effiziente Nutzung des Geräts sicherzustellen, sollten Sie die Oberfläche und das Vorlagenglas regelmäßig reinigen. Reinigen der Oberfläche des Geräts Reinigen des Vorlagenglases Wenn die folgenden Symptome bei Verwendung der Zufuhr auftreten, reinigen Sie die Zufuhr: Reinigen der Zufuhr Originale werden verschmutzt Originale stauen sich häufig Ausdrucke erscheinen nach dem Scannen, Kopieren oder Senden von Faxen verschmiert |
