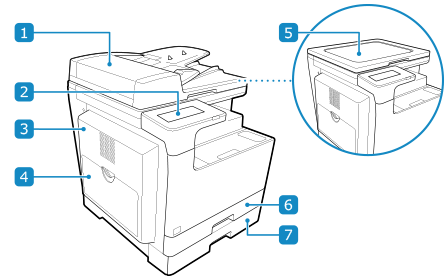

Предна страна
Когато са монтирани DADF-AY и Cassette Feeding Module-AK:
Подаващо устройство
Можете да поставите два или повече листа оригинали в подаващото устройство. Поставените оригинали се подават и сканират един по един автоматично. Подаващо устройство
Контролен панел
Използвайте дисплея и клавишите, за да управлявате устройството и да потвърждавате операциите и състоянието. Контролен панел
Капак от лявата страна на основния модул
Отворете този капак за изчистване на заседнала хартия в машината. Засядане на хартия във вътрешността на устройството и в източник на хартия
Многофункционална тава
За да използвате временно хартия, която не е заредена в касетата за хартия, заредете я в многофункционалната тава. Многофункционална тава
Капак на стъклото за документи
Предпазва оригиналите, поставени върху стъклото за документи.
Касета за хартия 1
Заредете хартията, която обикновено използвате, в касетата за хартия. Касета за хартия
Касета за хартия 2
Заредете хартията, която обикновено използвате, в касетата за хартия. Касета за хартия

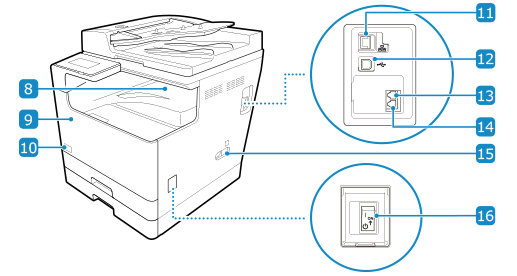

Изходна тава
Отпечатаната и откопираната хартия се изхвърля в изходната тава.
Преден капак
Отворете предния капак, когато сменяте тонер касетите.
Код на тонер
Този код показва типа оригинален тонер, който може да се използва с машината. Използвайте тонер с код, който включва същите букви като тези от кода на предния капак на машината.
LAN порт
Можете да свържете устройството към кабелна LAN с помощта на търговски Ethernet кабел, свързан към LAN порта.
USB порт (за връзка с компютър)
Можете да свържете компютър към USB порта с помощта на търговски USB кабел.
Жак за слушалка (HAND SET)/ Жак за външен телефон (EXT.)
В този жак включете опционален Handset-K или търговски телефон.
Порт за телефонна линия (ЛИНИЯ)
Използвайте предоставения телефонен кабел, за да свържете устройството към телефонната линия.
Гнездо за захранване
Свържете захранващия кабел в електрическия контакт.
Превключвател на захранването
Включва и изключва устройството. Включване и изключване на устройството
|
|
|
За да осигурите ефективна употреба на устройството, почиствайте редовно повърхността и стъклото за сканиране.
Почистване на повърхността на устройството Почистване на стъклото за документи Ако при използване на подаващото устройство се появят следните симптоми, почистете подаващото устройство: Почистване на подаващото устройство
Оригиналите се замърсяват
Оригиналите често засядат
Разпечатките изглеждат размазани след сканиране, копиране или изпращане на факсове
|
