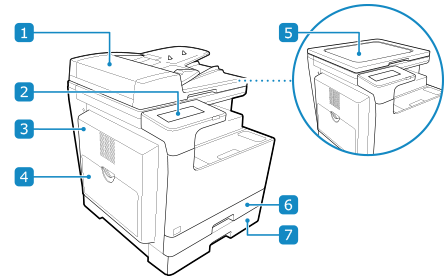

Elülső oldal
Amikor a DADF-AY és a Cassette Feeding Module-AK csatlakozik:
Adagoló
Az adagolóba kettő vagy több eredeti dokumentumot is behelyezhet. A készülék automatikusan, egyesével behúzza és beolvassa az eredeti dokumentumokat. Adagoló
Kezelőpanel
A készülék működtetését és a műveletek és az állapot ellenőrzését a kijelző és a gombok segítségével végezheti. Kezelőpanel
Fedél a főegység bal oldalán
Ha a készülékben elakad a papír, akkor kell kinyitnia. Papírelakadás a készüléken belül, illetve a papírforrásnál
Többcélú tálca
Ha átmenetileg a papírfiókba betöltött papírtól eltérő papírtípust szeretne használni, akkor használja a többcélú tálcát. Többcélú tálca
Üveglap fedele
Rögzíti a másolóüvegre helyezett dokumentumokat.
1. papírfiók
A papírfiókba olyan papírt helyezzen, amelyet általában használ. Papírfiók
2. papírfiók
A papírfiókba olyan papírt helyezzen, amelyet általában használ. Papírfiók

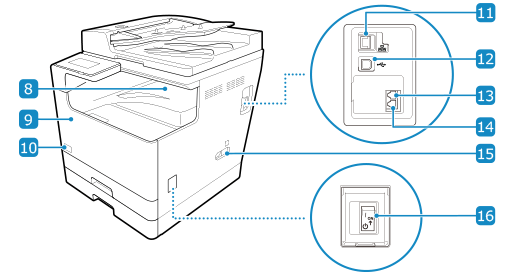

Gyűjtőtálca
A nyomtatott és másolt lapok a gyűjtőtálcára kerülnek.
Elülső fedél
A festékkazetták cseréjekor az előlapot kell felnyitnia.
A festék kódja
Ez a kód jelöli a készülékhez használható eredeti festék típusát. A készülék elülső fedelén lévő kód alapján határozza meg a használandó festék típusát.
LAN-port
A LAN-porthoz csatlakoztatott, kereskedelmi forgalomban kapható Ethernet-kábel használatával vezetékes LAN-hálózathoz csatlakoztathatja a készüléket.
USB-port (számítógép csatlakoztatásához)
Kereskedelmi forgalomban kapható USB-kábel használatával számítógépet is csatlakoztathat az USB-porthoz.
Kézibeszélő (HAND SET)/Külső telefon (EXT.) csatlakozója
Ehhez a csatlakozóhoz opcionális Handset-K készletet vagy kereskedelmi forgalomban kapható telefont csatlakoztathat.
Telefonvonal csatlakozója (LINE)
A készüléket a mellékelt telefonkábel használatával csatlakoztathatja telefonvonalhoz.
Fali aljzat
Csatlakoztassa a tápkábelt a fali aljzathoz.
Tápkapcsoló
Be- és kikapcsolja a készüléket. A készülék be- és kikapcsolása
|
|
|
A készülék hatékony működése érdekében rendszeresen tisztítsa meg a készülék felületét és az üveglapot.
A készülék felületének tisztítása Az üveglap tisztítása Ha az adagoló használata során az alábbi problémákat észleli, akkor tisztítsa meg adagolót: Az adagoló tisztítása
Szennyeződések kerülnek az eredeti dokumentumokra
Gyakran elakadnak az eredeti dokumentumok
Beolvasás, másolás vagy faxküldés után a nyomatok elmosódottnak tűnnek
|
