Priekinė pusė

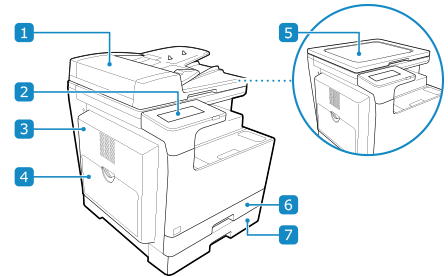

Prijungtas DADF-AY ir Cassette Feeding Module-AK:
Tiektuvas
Į tiektuvą galite įdėti du arba daugiau originalo lapų. Įdėti originalai tiekiami ir nuskaitomi po vieną automatiškai. Tiektuvas
Valdymo skydelis
Ekrane ir mygtukais galite valdyti aparatą, taip pat patvirtinti veiksmus ir būseną. Valdymo skydelis
Pagrindinės aparato dalies kairiosios pusės dangtis
Atidarykite šį dangtį, kai reikia išimti aparate įstrigusį popierių. Aparate ir popieriaus šaltinyje yra popieriaus strigtis
Universalusis dėklas
Norėdami laikinai naudoti popierių, neįdėtą į popieriaus stalčių, įdėkite jį į universalųjį dėklą. Universalusis dėklas
Ekspozicinio stiklo dangtis
Prispaudžia originalus prie ekspozicinio stiklo.
1 popieriaus stalčius
Įprastai naudojamą popierių dėkite į popieriaus stalčių. Popieriaus stalčius
2 popieriaus stalčius
Įprastai naudojamą popierių dėkite į popieriaus stalčių. Popieriaus stalčius

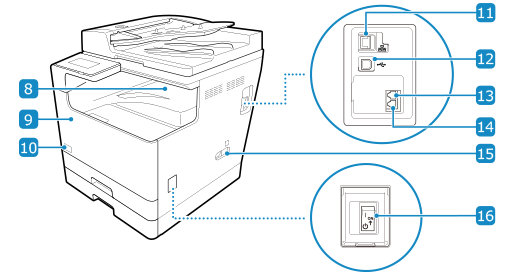

Išvesties dėklas
Išspausdintas ir nukopijuotas popierius išleidžiamas į išvesties dėklą.
Priekinis dangtis
Atidarykite priekinį dangtį keisdami dažomųjų miltelių kasetę.
Dažomųjų miltelių kodas
Šis kodas žymi originalaus tonerio, kurį galima naudoti su aparatu, tipą. Naudokite dažomųjų miltelių kasetę, kurios kode yra tos pačios raidės, kaip ir ant aparato priekinio dangčio nurodytame kode.
LAN prievadas
Aparatą prie laidinio LAN galite prijungti naudodami įsigyjamą eterneto kabelį, prijungtą prie LAN prievado.
USB prievadas (kompiuteriui prijungti)
Kompiuterį prie USB prievado galite prijungti naudodami atskirai įsigyjamą USB kabelį.
Ragelio lizdas (HAND SET) / išorinio telefono lizdas (EXT.)
Prie šio lizdo prijunkite pasirenkamą Handset-K arba įsigyjamą telefoną.
Telefono linijos lizdas (LINE)
Norėdami prijungti aparatą prie telefono linijos, naudokite tiekiamą telefono laidą.
Maitinimo lizdas
Prijunkite maitinimo laidą prie maitinimo lizdo.
Maitinimo jungiklis
Įjungia ir išjungia aparato maitinimą. Aparato įjungimas ir išjungimas
|
|
|
Kad užtikrintumėte efektyvų aparato veikimą, reguliariai valykite paviršių ir ekspozicinį stiklą.
Aparato paviršiaus valymas Ekspozicinio stiklo valymas Jei naudojant tiektuvą atsiranda tokių požymių, išvalykite tiektuvą: Tiektuvo valymas
Originalai išsitepa
Originalai dažnai įstringa
Po nuskaitymo, kopijavimo ar faksogramų siuntimo spaudiniai būna sutepti
|
