Strona przednia
Gdy podłączone są DADF-AY i Cassette Feeding Module-AK:
Podajnik
W podajniku możesz umieścić dwa lub więcej arkuszy oryginałów. Umieszczone oryginały są automatycznie podawane i skanowane jeden po drugim. Podajnik
Panel sterowania
Aby obsługiwać urządzenie i potwierdzać operacje i status, używaj wyświetlacza i przycisków. Panel sterowania
Pokrywa po lewej stronie modułu głównego
Pokrywę tę należy otwierać wtedy, gdy we wnętrzu urządzenia zablokuje się papier. Zakleszczenia papieru w urządzeniu i w źródle papieru
Taca wielofunkcyjna
Aby tymczasowo użyć papieru niezaładowanego do szuflady na papier, załaduj go na tacę wielofunkcyjną. Taca wielofunkcyjna
Pokrywa płyty
Zabezpiecza oryginały umieszczone na szklanej płycie roboczej.
Szuflada na papier 1
Do szuflady na papier załaduj papier, którego zwykle używasz. Szuflada na papier
Szuflada na papier 2
Do szuflady na papier załaduj papier, którego zwykle używasz. Szuflada na papier

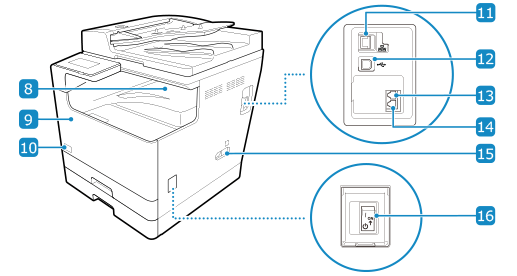

Taca wyprowadzania papieru
Zadrukowane arkusze są umieszczane na tacy wyprowadzającej.
Przednia pokrywa
Otwierana przy wymianie zasobników z tonerem.
Kod tonera
Kod informuje o rodzaju oryginalnego tonera, który może być wykorzystany wraz z urządzeniem. Użyj tonera oznaczonego takim samym kodem, który znajduje się na przedniej pokrywie urządzenia.
Port LAN
Do przewodowej sieci LAN urządzenie możesz podłączyć za pomocą kabla Ethernet podłączonego do portu LAN.
Port USB (połączenie z komputerem)
Urządzenie można podłączyć do komputera za pomocą komercyjnego kabla USB.
Gniazdo słuchawki (HAND SET) / gniazdo zewnętrznego telefonu (EXT.)
Do tego gniazda podłącz opcjonalny Handset-K lub telefon komercyjny.
Gniazdo linii telefonicznej (LINE)
Aby podłączyć urządzenie do linii telefonicznej, użyj dostarczonego kabla telefonicznego.
Gniazdo zasilania
Podłącz przewód zasilania do gniazda zasilania.
Przycisk zasilania
Włącza i wyłącza zasilanie urządzenia. Włączanie i wyłączanie urządzenia
|
|
|
Aby zapewnić efektywne użytkowanie urządzenia, regularnie czyść powierzchnię i płytę szklaną.
Czyszczenie powierzchni urządzenia Czyszczenie szklanej płyty roboczej Jeżeli podczas używania podajnika wystąpią poniższe objawy, wyczyść podajnik: Czyszczenie podajnika
Oryginały ulegają zabrudzeniu
Oryginały często się zacinają
Wydruki po skanowaniu, kopiowaniu lub wysyłaniu faksów są rozmazane
|
