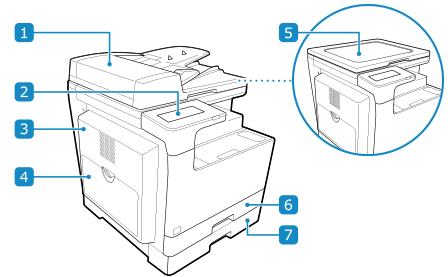

Лицевая сторона

Если подключены устройства DADF-AY и Cassette Feeding Module-AK:

Устройство подачи

В устройство подачи можно поместить несколько листов оригиналов. Находящиеся там оригиналы автоматически подаются и сканируются по одному. Устройство подачи

Панель управления

Дисплей и клавиши используются для управления аппаратом, а также для подтверждения операций и статуса. Панель управления

Крышка с левой стороны основного устройства

Открывайте эту крышку при устранении замятия бумаги внутри аппарата. Замятие бумаги внутри аппарата и в источнике бумаги

Универсальный лоток

Для того чтобы воспользоваться бумагой, отличной от той, которая загружена в лоток для бумаги, поместите ее в многофункциональный лоток. Многофункциональный лоток

Крышка блока экспонирования

Прижимает оригиналы к стеклу экспонирования.

Кассета для бумаги 1

Загружайте в лоток для бумаги ту бумагу, которую используете чаще всего. Кассета для бумаги

Кассета для бумаги 2

Загружайте в лоток для бумаги ту бумагу, которую используете чаще всего. Кассета для бумаги

Выводной лоток

В этот лоток выбрасывается бумага после печати или копирования.

Передняя крышка

Открывается для замены картриджей с тонером.

Код тонера

Этот код обозначает тип оригинального тонера, который можно использовать в аппарате. Используйте тонер с кодом, который содержит те же буквы, что и код на передней крышке аппарата.

Порт локальной сети

Аппарат можно подключить к проводной локальной сети, подсоединив имеющийся в продаже кабель Ethernet к сетевому порту.

Порт USB (для подключения к компьютеру)

К этому порту USB можно подключить компьютер с помощью имеющегося в продаже кабеля USB.

Гнездо для телефона (HAND SET)/Гнездо для внешнего телефонного аппарата (EXT.)

К этому гнезду подключается дополнительно приобретаемый набор Handset-K или имеющийся в продаже телефонный аппарат.

Гнездо подключения телефонной линии (LINE)

Подключайте аппарат к телефонной линии с помощью телефонного кабеля из комплекта поставки.

Гнездо питания

К этому гнезду подсоединяется шнур питания.

Выключатель питания

Включает и выключает питание аппарата. Включение и выключение аппарата
Для того чтобы обеспечить эффективную эксплуатацию аппарата, регулярно чистите его поверхность и стекло для экспонирования.
Чистка поверхности аппарата
Очистка стекла экспонирования
Выполните чистку устройства подачи, если при его использовании отмечаются следующие симптомы: Очистка устройства подачи
Оригиналы пачкаются
Оригиналы часто заминаются
После сканирования, копирования или отправки факсов отпечатанные страницы выглядят смазанными
