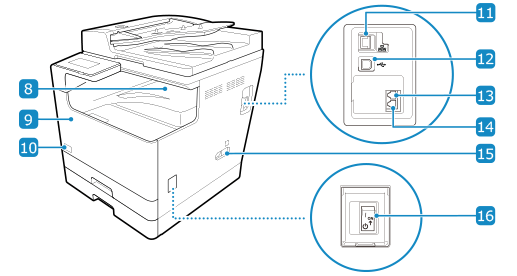

Part frontal
Quan estan instal·lades la DADF-AY i la Cassette Feeding Module-AK:
Alimentador
Podeu col·locar dos o més fulls d'originals a l'alimentador. Els originals col·locats s'alimenten i llegeixen un per un automàticament. Alimentador
Tauler de control
Utilitzeu la pantalla i les tecles per fer funcionar l'equip i conformar les operacions i els estats. Tauler de control
Tapa del cantó esquerra de la unitat principal
Obriu aquesta tapa per eliminar encallaments de paper a l'equip. Encallaments de paper dins de l'equip i a l'origen de paper
Safata multiús
Per utilitzar temporalment paper no carregat al calaix de paper, carregueu-lo a la safata multiús. Safata multiús
Tapa del vidre de còpia
Protegeix els originals que hi ha al vidre.
Calaix de paper 1
Carregueu el paper que utilitzeu normalment al calaix de paper. Calaix de paper
Calaix de paper 2
Carregueu el paper que utilitzeu normalment al calaix de paper. Calaix de paper
Safata de sortida
El paper imprès i copiat s'expulsa a la safata de sortida.
Tapa davantera
Obriu la tapa frontal quan substituïu cartutxos de tòner.
Codi del tòner
Aquest codi indica el tipus de tòner original que es pot fer servir amb la màquina. Feu servir un tòner amb un codi que inclogui les mateixes lletres que el codi imprès a la tapa davantera de l'equip.
Port LAN
Podeu connectar l'equip a una LAN amb cable mitjançant un cable Ethernet comercial connectat al port LAN.
Port USB (per a la connexió a un ordinador)
Podeu connectar un ordinador al port USB mitjançant un cable USB comercial.
Connector d'auriculars (AURICULARS)/Connector de telèfon extern (EXT.)
Connecteu el Handset-K opcional o un telèfon comercial a aquest connector.
Connector de línia telefònica (LÍNIA)
Utilitzeu el cable telefònic subministrat per connectar l'equip a la línia telefònica.
Endoll
Connecteu el cable d'alimentació a l'endoll.
Interruptor d'alimentació
Apaga i encén l'alimentació de l'equip. Encesa i apagat de l'equip
|
|
|
Per garantir un ús eficient de l'equip, netegeu regularment la superfície i el vidre.
Neteja de la superfície de l'equip Neteja del vidre de còpia Si l'ús de l'alimentador va acompanyat dels següents símptomes, netegeu l'alimentador: Neteja de l'alimentador
Els originals s'embruten
Els originals se solen encallar
Poden aparèixer taques a les impressions després d'escanejar-les, copiar-les o enviar-les per fax
|
