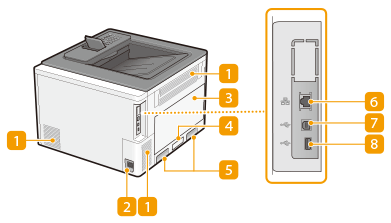

Arka Taraf
Havalandırma yuvası
Makinenin içini soğutmak için makinenin içindeki hava dışarı verilir. Havalandırma yuvalarının önüne yerleştirilen nesnelerin, havalandırmayı engellediğini unutmayın.
Güç soketi
Güç kablosunu bağlayın.
Sol kapak
Atık toner kabını değiştirirken sol kapağı açın. Atık Toner Kabını Değiştirme
Güç etiketi
Bu etiket, makineyle ilgili sorgulamalar yapılırken gereken seri numarasını gösterir. Sorun Çözülemediğinde
Kaldırma tutamaçları
Makineyi taşırken kaldırma tutamaçlarından tutun. Makineyi Yeniden Konumlandırma
LAN bağlantı noktası
Makineyi kablolu LAN yönlendiricisi gibi bir aygıta bağlarken LAN kablosu bağlayın Ağ Ortamını Ayarlama
USB bağlantı noktası (bilgisayar bağlantısı için)
Makine ile bir bilgisayarı bağlarken USB kablosu kullanın.
USB bağlantı noktası (bilgisayar bağlantısı için) USB 2.0'ı destekler.
USB bağlantı noktası (USB aygıtı bağlantısı için)
MEAP uygulamalarıyla birlikte kullanılan bir USB cihazı bağlayın. Ayrıca, makinenin ayarlarını içeri veya dışarı aktarırken, bir USB bellek cihazı bağlayın. <Veri Yönetimi>
Makine, maksimum 5 V 500 mA güç sağlayabilir. Daha fazla güç gerektiren bir cihaz bağlamak, makineye zarar verebilir.
USB bağlantı noktası (USB aygıtı bağlantısı için) USB 2.0'ı destekler.
