급지 롤러 교체

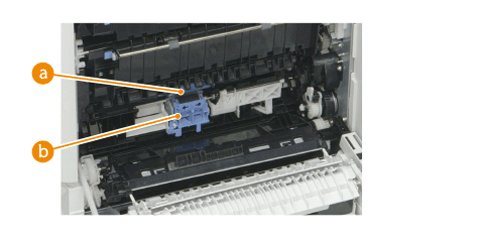

교체할 롤러의 위치는 아래와 같습니다. 롤러는 옵션 급지 장치와 용지 데크와 동일합니다.

상부 롤러

하부 롤러


각 부품의 롤러를 손으로 만지지 마십시오.

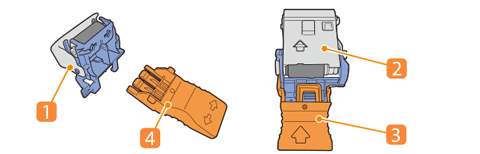

교체할 부품을 확인합니다.

하부 롤러

상부 롤러

상부 롤러 도구

하부 롤러 도구

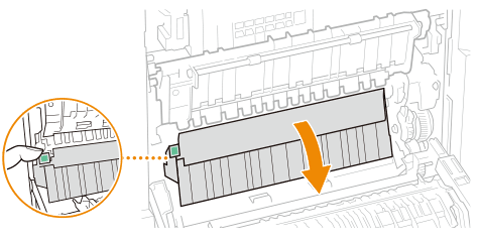

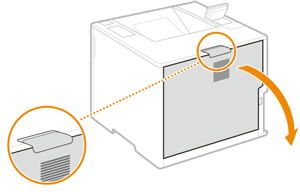

용지 카세트와 커버를 엽니다.

다음 순서에 따라 급지 롤러를 교체합니다.

하부 롤러를 분리합니다.

상부 롤러를 분리합니다.

상부 롤러를 장착합니다.

하부 롤러를 장착합니다.

하부 롤러를 분리합니다.

1	하부 롤러 도구를 박스에서 꺼냅니다.

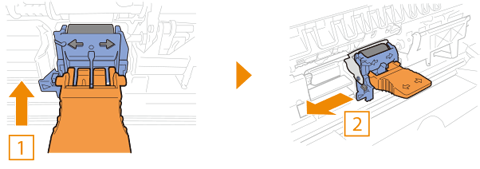

2	딸깍 소리가 날 때까지 하부 롤러 도구를 하부 롤러에 밀어 넣고(1) 왼쪽으로 밉니다(2).

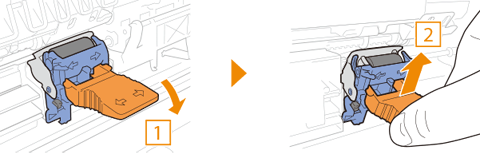

3	하부 롤러 도구(1)의 끝을 아래로 누르고 하부 롤러 도구(2)로 위쪽으로 들어 올려 하부 롤러를 빼냅니다.

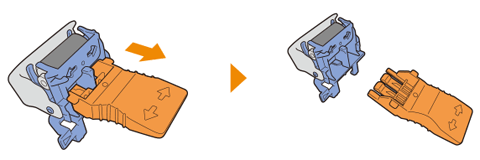

4	하부 롤러에서 하부 롤러 도구를 분리합니다. 하부 롤러 도구는 새 하부 롤러를 장착할 때도 사용됩니다.

상부 롤러를 분리합니다.

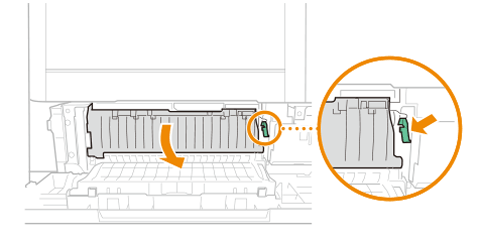

1	연한 파란색 노브를 내립니다.

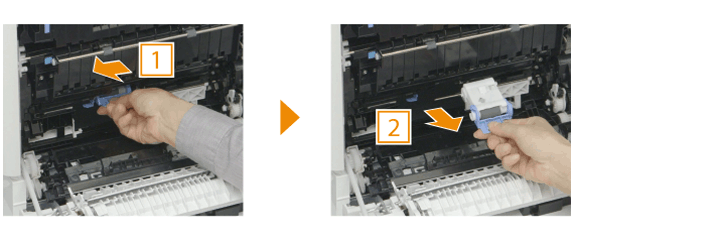

2	하늘색 노브를 멈출 때까지 왼쪽으로 민 다음(1), 당겨서 상부 롤러를 분리합니다(2). 왼쪽의 하늘색 막대를 왼쪽으로 끝까지 밀지 않으면 새 상부 롤러가 맞지 않습니다. 하늘색 막대를 왼쪽으로 끝까지 밀지 않았으면 왼쪽으로 밀어 넣은 다음 교체용 상부 롤러를 부착하십시오.

상부 롤러를 장착합니다.

1	박스에서 새 교체용 상부 롤러를 꺼내십시오. 손으로 롤러를 직접 만지지 마십시오.

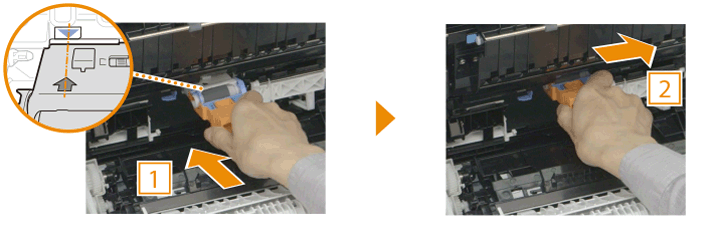

2	상부 롤러의 화살표가 본체의 파란색 표시와 정렬된 상태에서 상부 롤러를 반대쪽으로 민 다음(1), 오른쪽으로 밉니다(2). 상부 롤러는 다음 단계에서 고정됩니다.

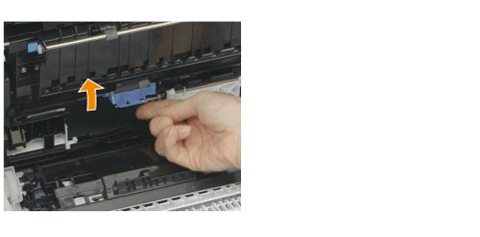

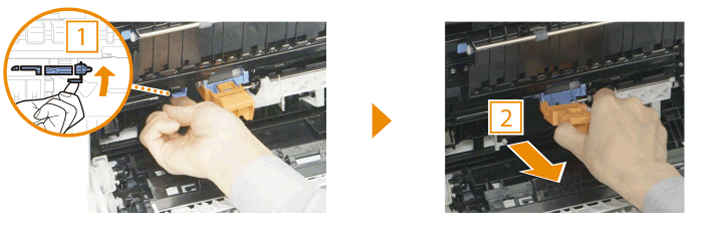

3	왼쪽에 있는 하늘색 막대의 레버를 들어 올려(1) 상부 롤러를 고정한 다음, 상부 롤러 도구를 당겨서 분리합니다(2).

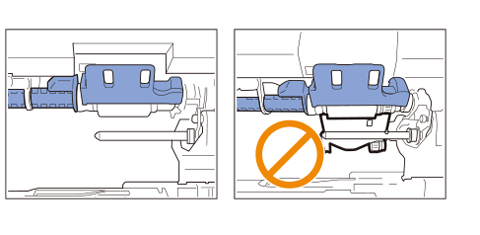

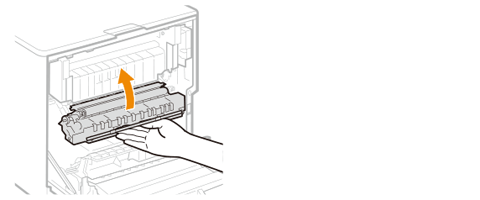

4	하늘색 노브를 들어 올리고 딸깍 소리가 나면서 제자리에 고정될 때까지 밀어 넣습니다. 연한 파란색 노브가 닫혀 있는지 확인합니다. 연한 파란색 노브를 닫지 않고 커버를 닫으면 사용 가능한 용지가 없음을 나타내는 오류가 발생합니다. 하늘색 노브를 닫은 후 상부 롤러가 적절한 위치에 고정되어 있는지 확인합니다. 제대로 고정되지 않은 경우 2단계로 돌아가서 상부 롤러를 다시 장착합니다.

하부 롤러를 장착합니다.

1	딸깍 소리가 나면서 제자리에 고정될 때까지 하부 롤러 도구를 새 교체용 롤러에 밀어 넣습니다.

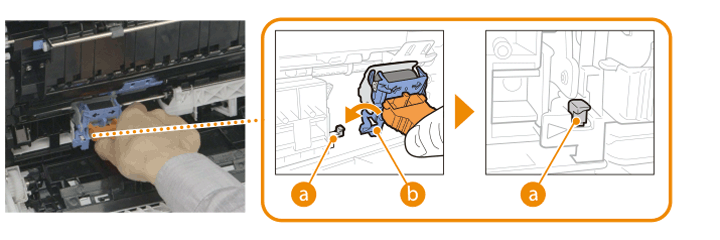

2	본체 부품(a)이 하부 롤러의 구멍(b)에서 돌출되도록 하부 롤러를 장착합니다.
3	하부 롤러를 오른쪽으로 밉니다. 롤러가 밀려 들어가지 않으면 용지 카세트를 엽니다.
4	하부 롤러 도구를 분리합니다.

용지 카세트와 커버를 닫습니다.
