Sostituzione del rullo alimentazione

Le posizioni dei rulli da sostituire sono indicate di seguito. I rulli sono gli stessi per l’alimentatore carta e il paper deck opzionali.
 Rullo superiore
 Rullo inferiore
Non toccare i rulli di ciascuna parte con le mani.
1
Confermare le parti da sostituire.
 Rullo inferiore
 Rullo superiore
 Attrezzo rullo superiore
 Attrezzo rullo inferiore
2
Aprire il cassetto della carta e i coperchi.
Per il cassetto della carta dell’unità principale
Per l’alimentatore carta o il paper deck opzionali
Sostituire i rulli alimentazione nel seguente ordine.
 Rimuovere il rullo inferiore.
 Rimuovere il rullo superiore.
 Collegare il rullo superiore.
 Collegare il rullo inferiore.
3
Rimuovere il rullo inferiore.
1
Estrarre l’attrezzo rullo inferiore dalla scatola.
2

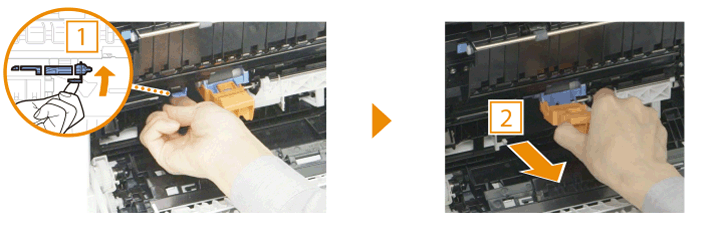

Spingere l’attrezzo rullo inferiore nel rullo inferiore finché non scatta in posizione (1) e farlo scorrere verso sinistra (2).
3

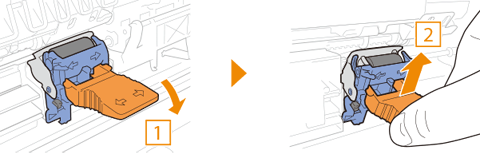

Spingere verso il basso la fine dell’attrezzo rullo inferiore (1) ed estrarre il rullo inferiore sollevandolo verso l’alto con l’attrezzo rullo inferiore (2).
4
Rimuovere l’attrezzo rullo inferiore dal rullo inferiore.
L’attrezzo rullo inferiore viene utilizzato anche quando si collega il nuovo rullo inferiore.
4
Rimuovere il rullo superiore.
1
Abbassare la manopola azzurra.
2
Far scorrere la manopola azzurra verso sinistra finché non si arresta (1), quindi tirarla all’esterno per rimuovere il rullo superiore (2).
Il nuovo rullo superiore non si adatta se non quando l’asta azzurra a sinistra è spinta completamente verso sinistra. Se l’asta azzurra non è spinta completamente verso sinistra, spingerla verso sinistra, quindi collegare il rullo superiore sostitutivo.
5
Collegare il rullo superiore.
1
Estrarre il nuovo rullo superiore sostitutivo dalla scatola. Non toccare direttamente il rullo con le mani.
2

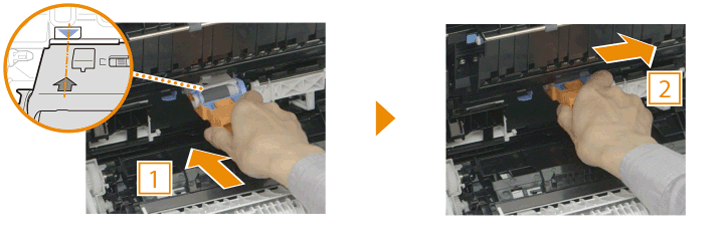

Con la freccia sul rullo superiore allineata con il riferimento blu sull’unità principale, spingere il rullo superiore all’interno verso il lato più lontano (1) e farlo scorrere verso destra (2).
Il rullo superiore viene fissato al passo successivo.
3

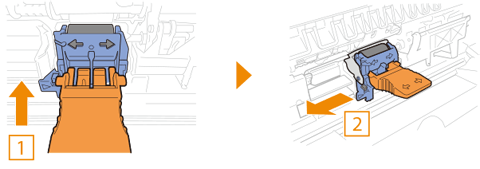

Sollevare la leva dell’asta azzurra sulla sinistra (1) per fissare il rullo superiore, quindi rimuovere l’attrezzo rullo superiore estraendolo (2).
4
Sollevare la manopola azzurra e spingerla finché non scatta in posizione.
Assicurarsi che la manopola azzurra sia chiusa. Se si chiude il coperchio senza chiudere la manopola azzurra, si verifica un errore che indica che non c’è carta disponibile.

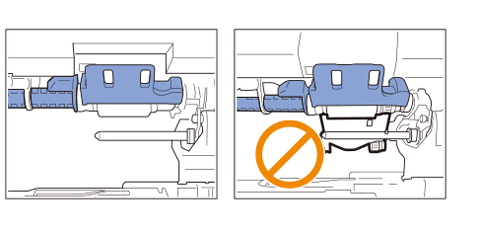

Dopo aver chiuso la manopola azzurra, confermare che il rullo superiore sia fissato nella posizione appropriata. Se non è fissato correttamente, tornare al passaggio 2 e collegare nuovamente il rullo superiore.
6
Collegare il rullo inferiore.
1
Spingere l’attrezzo rullo inferiore nel nuovo rullo sostitutivo finché non scatta in posizione.
2

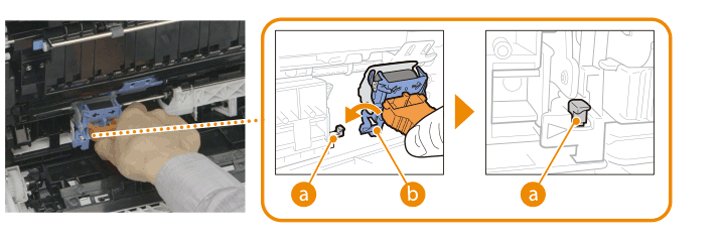

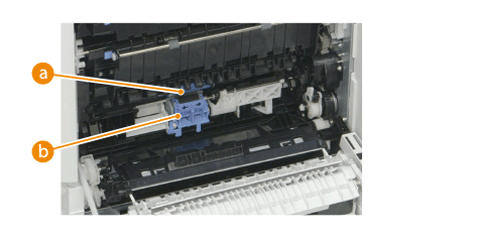

Collegare il rullo inferiore in modo che la parte (a) dell’unità principale sporga dal foro (b) del rullo inferiore.
3
Far scorrere il rullo inferiore verso destra.
Se il rullo non scorre, aprire il cassetto della carta.
4
Rimuovere l’attrezzo rullo inferiore.
7

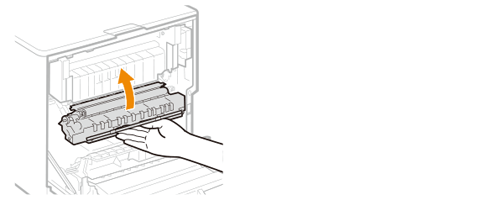

Chiudere il cassetto della carta e i coperchi.
Per il cassetto della carta dell’unità principale
Per l’alimentatore carta o il paper deck opzionali
95WE-005
