Austauschen der Zufuhrwalze

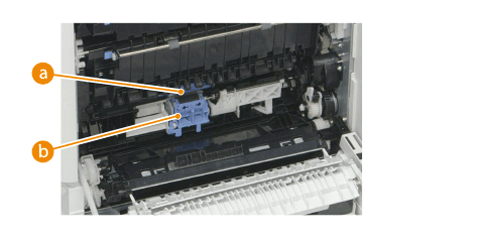

Die Lage der auszutauschenden Walzen ist unten angegeben. Die Walzen sind für die optionale Papierzufuhr und das Papiermagazin gleich.
 Obere Walze
 Untere Walze
Berühren Sie die Walzen der einzelnen Teile nicht mit Ihren Händen.
1
Überprüfen Sie, welche Teile ausgetauscht werden müssen.
 Untere Walze
 Obere Walze
 Werkzeug für die obere Walze
 Werkzeug für die untere Walze
2

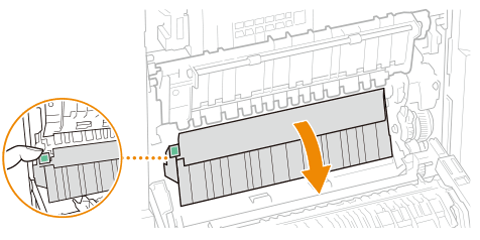

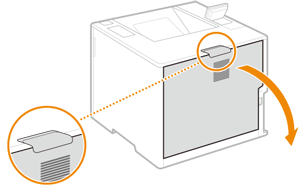

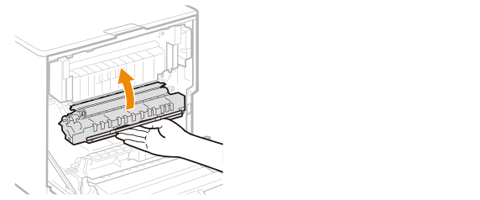

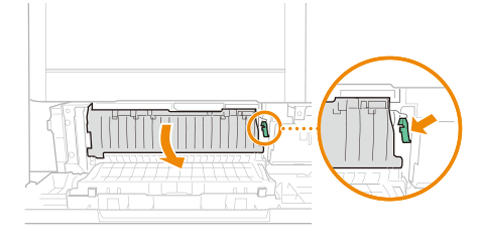

Öffnen Sie die Papierkassette und die Abdeckungen.
Für die Papierkassette des Hauptgeräts
Für die optionale Papierzuführung oder das Papiermagazin
Tauschen Sie Zufuhrwalze in der folgenden Reihenfolge aus.
 Entfernen Sie die untere Walze.
 Entfernen Sie die obere Walze.
 Bringen Sie die obere Walze an.
 Bringen Sie die untere Walze an.
3
Entfernen Sie die untere Walze.
1
Nehmen Sie das Werkzeug für die untere Walze aus dem Karton.
2
Schieben Sie das Werkzeug in die untere Walze, bis es einrastet (1) und schieben Sie es nach links (2).
3
Drücken Sie das Ende des Werkzeugs für die untere Walze nach unten (1) und ziehen Sie die untere Walze unter leichtem Anheben mit dem Werkzeug für die untere Walze heraus (2).
4

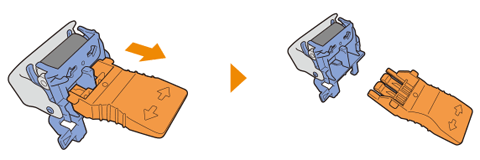

Nehmen Sie das Werkzeug von der unteren Walze ab.
Das Werkzeug für die untere Walze wird auch zum Anbringen der neuen unteren Walze benötigt.
4
Entfernen Sie die obere Walze.
1
Senken Sie den hellblauen Drehknopf ab.
2

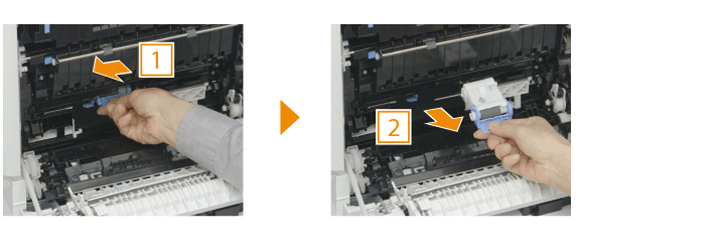

Schieben Sie den hellblauen Knopf bis zum Anschlag nach links (1) und ziehen Sie ihn heraus, um die obere Walze zu entfernen (2).

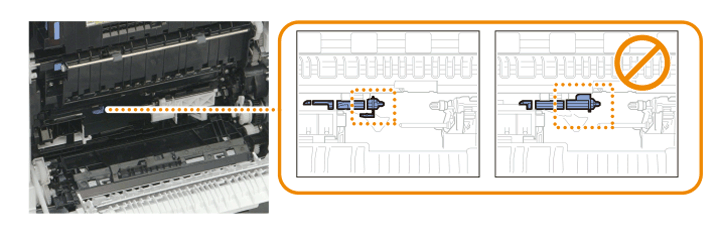

Die neue obere Walze lässt sich nur einsetzen, wenn die hellblaue Stange an der linken Seite ganz nach links geschoben ist. Wenn die hellblaue Stange nicht ganz nach links geschoben ist, schieben Sie sie nach links und bringen Sie anschließend die neue obere Walze an.
5
Bringen Sie die obere Walze an.
1
Nehmen Sie die neue obere Walze zum Austausch aus ihrer Verpackung. Berühren Sie die Walze nicht direkt mit Ihren Händen.
2

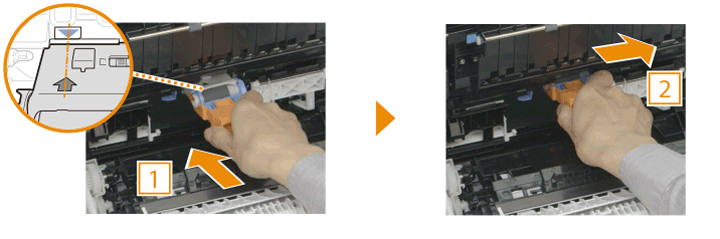

Richten Sie den Pfeil auf der oberen Walze an der blauen Markierung am Hauptgerät aus, drücken Sie die obere Walze zur Rückseite (1) und schieben Sie sie nach rechts (2).
Die obere Walze wird im nächsten Schritt befestigt.
3

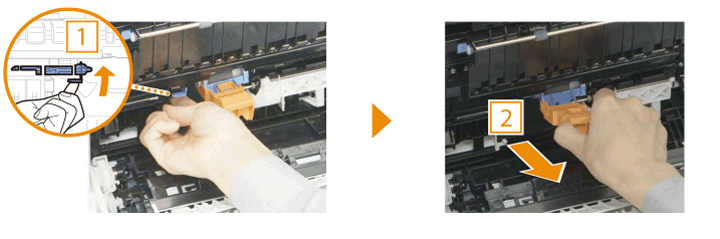

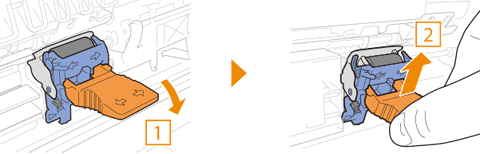

Schieben Sie den Hebel an der hellblauen Stange auf der linken Seite nach oben (1), um die obere Walze zu befestigen, und nehmen Sie anschließend das Werkzeug für die obere Walze ab, indem Sie es herausziehen (2).
4
Heben Sie den hellblauen Knopf an und drücken Sie ihn hinein, bis er einrastet.
Überzeugen Sie sich davon, dass der hellblaue Knopf geschlossen ist. Wenn Sie die Abdeckung schließen, ohne den hellblauen Knopf zu schließen, tritt ein Fehler auf, der anzeigt, dass kein Papier vorhanden ist.

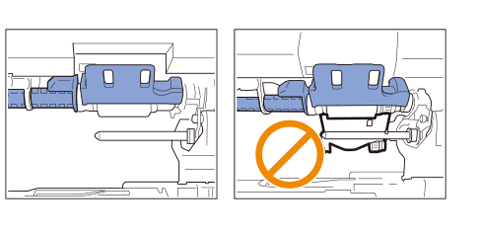

Überprüfen Sie nach dem Schließen des hellblauen Knopfs, ob die obere Walze in der richtigen Position befestigt ist. Wenn sie nicht richtig befestigt ist, kehren Sie zu Schritt 2 zurück und bringen Sie die obere Walze erneut an.
6
Bringen Sie die untere Walze an.
1
Schieben Sie das Werkzeug für die untere Walze in die neue Austauschwalze, bis es einrastet.
2

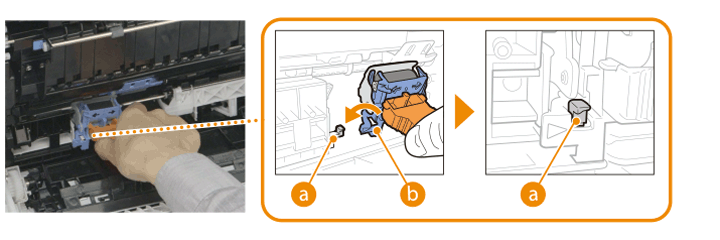

Bringen Sie die untere Walze so an, dass der Teil (a) des Hauptgeräts aus der Öffnung (b) in der unteren Walze hervorsteht.
3
Schieben Sie die untere Walze nach rechts.
Wenn die Walze sich nicht verschieben lässt, öffnen Sie die Papierkassette.
4
Nehmen Sie das Werkzeug für die untere Walze ab.
7
Schließen Sie die Papierkassette und die Abdeckungen.
Für die Papierkassette des Hauptgeräts
Für die optionale Papierzuführung oder das Papiermagazin
