Reemplazo del Rodillo de alimentación

Las ubicaciones de los rodillos a sustituir se indican a continuación. Los rodillos son los mismos para el alimentador de papel opcional y el depósito de papel.
 Rodillo superior
 Rodillo inferior
No toque los rodillos de cada pieza con las manos.
1

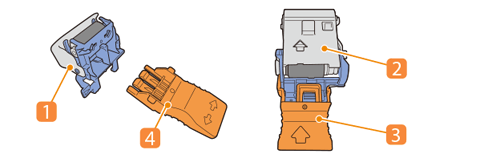

Confirme las piezas de repuesto.
 Rodillo inferior
 Rodillo superior
 Herramienta del rodillo superior
 Herramienta del rodillo inferior
2

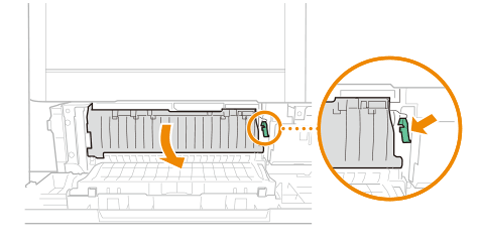

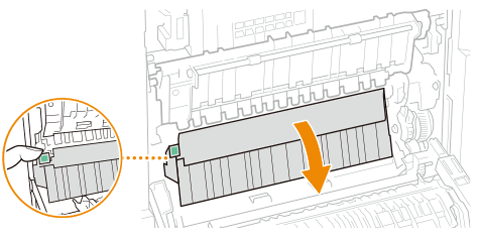

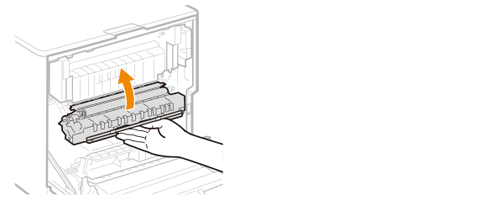

Abra el casete y las tapas.

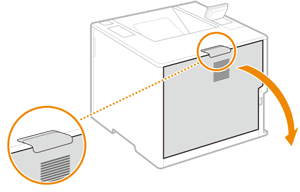

Para el casete de la unidad principal
Para el alimentador de papel o el depósito de papel opcionales
Sustituya los rodillos de alimentación en el siguiente orden.
 Retire el rodillo inferior.
 Retire el rodillo superior.
 Introduzca el rodillo superior.
 Introduzca el rodillo inferior.
3
Retire el rodillo inferior.
1
Extraiga la herramienta del rodillo inferior de su caja.
2

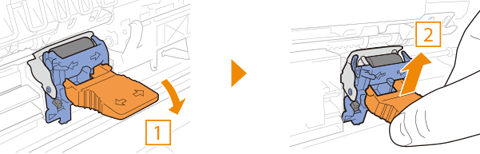

Presione la herramienta del rodillo inferior en el rodillo inferior hasta que encaje en su lugar con un clic (1) y deslícela hacia la izquierda (2).
3
Presione el extremo de la herramienta del rodillo inferior (1) y extraiga el rodillo inferior levantándolo hacia arriba con la herramienta del rodillo inferior (2).
4

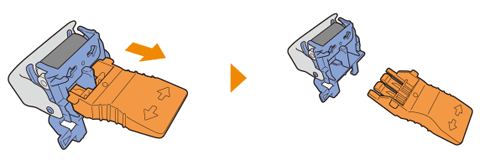

Retire la herramienta del rodillo inferior del rodillo inferior.
La herramienta de rodillo inferior también se utiliza al introducir el nuevo rodillo inferior.
4
Retire el rodillo superior.
1
Baje el tirador azul claro.
2

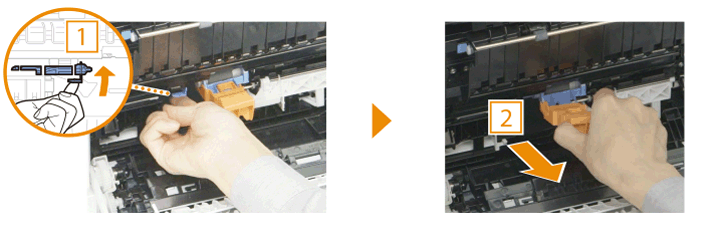

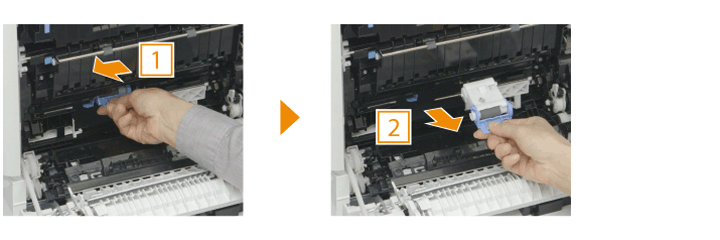

Deslice el tirador azul claro hacia la izquierda hasta que se detenga (1) y extráigalo para retirar el rodillo superior (2).

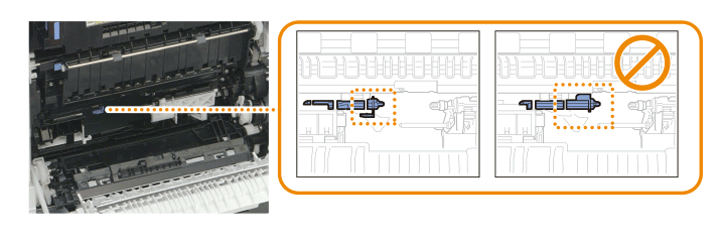

El nuevo rodillo superior no encajará a menos que la varilla azul claro de la izquierda se empuje completamente hacia la izquierda. Si la varilla azul clara no se empuja completamente hacia la izquierda, empújela hacia la izquierda y, a continuación, coloque el rodillo superior para su sustitución.
5
Introduzca el rodillo superior.
1
Saque el nuevo rodillo superior de sustitución de su caja. No toque directamente el rodillo con las manos.
2

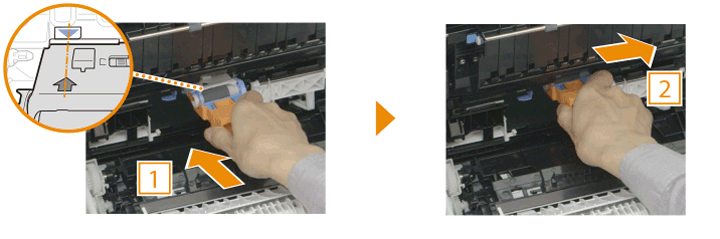

Con la flecha del rodillo superior alineada con la marca azul de la unidad principal, presione el rodillo superior en el extremo lejano (1) y deslícelo hacia la derecha (2).
El rodillo superior se asegura en el siguiente paso.
3
Levante la palanca de la varilla azul claro a la izquierda (1) para asegurar el rodillo superior y, a continuación, extraiga la herramienta del rodillo superior tirando de ella (2).
4

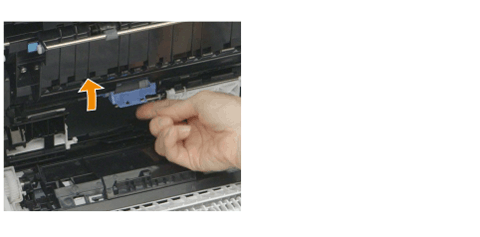

Levante el tirador de color azul claro y empújelo hasta que haga clic en posición.

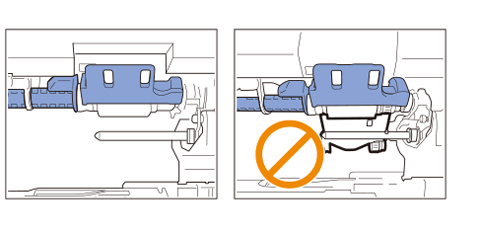

Asegúrese de que el tirador azul claro esté cerrado. Si cierra la tapa sin cerrar el tirador azul claro, se producirá un error que indica que no hay papel disponible.
Después de cerrar el tirador azul claro, confirme que el rodillo superior está asegurado en la posición adecuada. Si no está correctamente asegurado, regrese al paso 2 y vuelva a introducir el rodillo superior.
6
Introduzca el rodillo inferior.
1

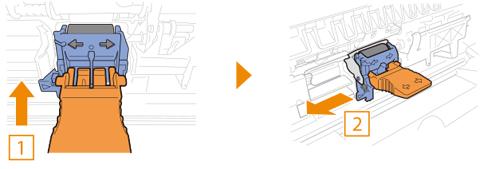

Empuje la herramienta del rodillo inferior en el nuevo rodillo para sustituirlo hasta que encaje en su posición.
2

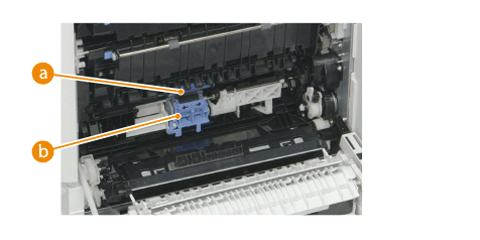

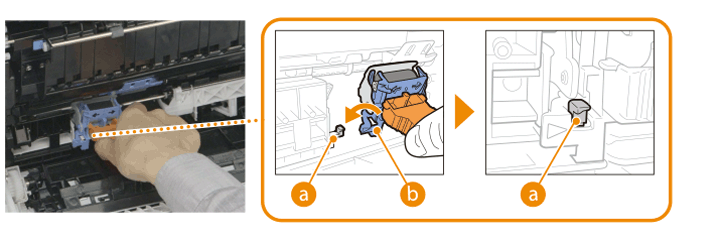

Introduzca el rodillo inferior de modo que la parte (a) de la unidad principal salga del orificio (b) del rodillo inferior.
3
Deslice el rodillo inferior hacia la derecha.
Si el rodillo no se desliza, abra el casete.
4
Retire la herramienta del rodillo inferior.
7
Cierre el casete y las tapas.
Para la bandeja de papel de la unidad principal
Para el alimentador de papel o el depósito de papel opcional
