Смяна на ролка за подаване

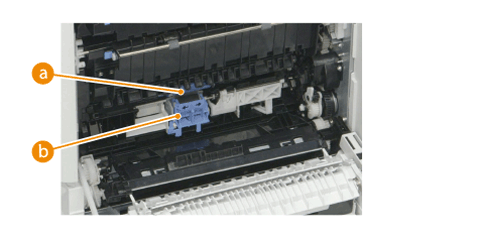

 Горна ролка

 Долна ролка

Не пипайте с ръце ролките на всяка част.

 Долна ролка

 Горна ролка

 Инструмент за горна ролка

 Инструмент за долна ролка

Относно чекмеджето за хартия на основния модул

1	Извадете пакета хартия.

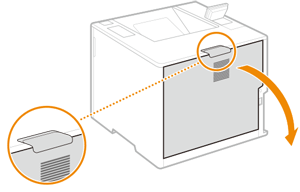

2	Отворете задния капак на основния модул.

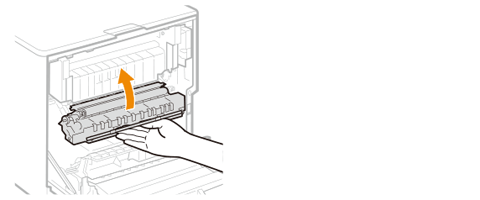

3	Затворете модула на трансферната ролка.

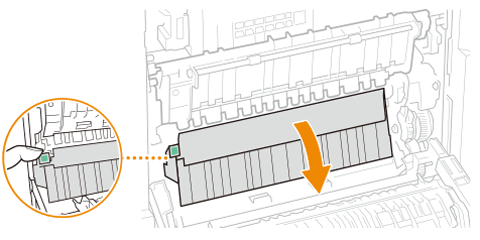

4	Задръжте зелената част и отворете вътрешния капак.

За допълнителното подаващо устройство за хартия или тавата за хартия

1	Извадете пакета хартия.
2	Отворете задния капак на устройството за подаване на хартия/задния капак на тавата за хартия.

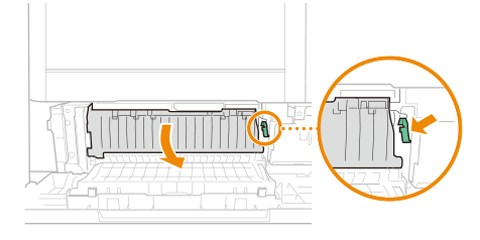

3	Натиснете зелената част, за да освободите блокировката и отворете вътрешния капак.

 Свалете долната ролка.

 Свалете горната ролка.

 Поставете горната ролка.

 Поставете долната ролка.

1	Извадете инструмента за долната ролка от кутията му.

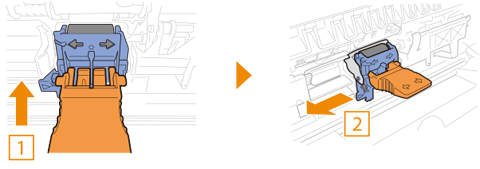

2	Вкарайте инструмента за долната ролка в долната ролка, докато щракне на мястото си (1), и го плъзнете наляво (2).

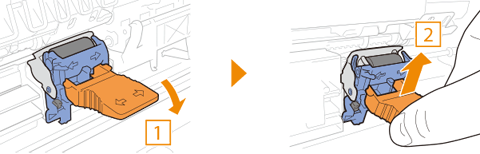

3	Натиснете надолу края на инструмента за долната ролка (1) и извадете долната ролка, като я повдигнете нагоре с инструмента за долната ролка (2).

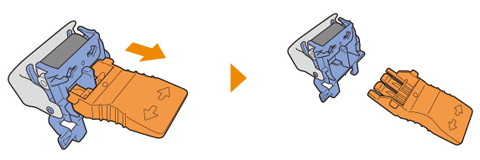

4	Извадете инструмента за долната ролка от долната ролка. Инструментът за долната ролка се използва и при поставянето на новата долна ролка.

1	Наведете леко синьото копче.

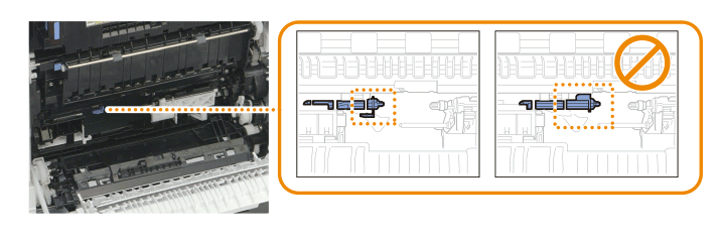

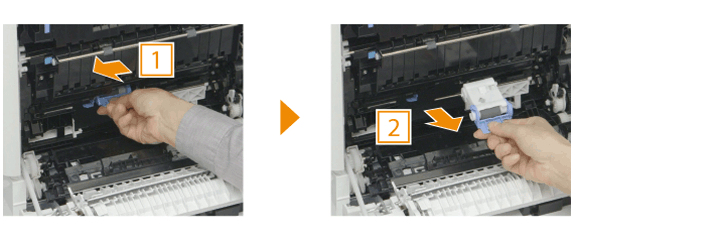

2	Плъзнете леко синьото копче наляво, докато спре (1) и след това го издърпайте, за да свалите горната ролка (2). Новата горна ролка няма да се монтира, ако светлосинята щека вляво не се избута докрай наляво. Ако светлосинята щека не е избутана докрай наляво, избутайте я наляво и след това поставете горната ролка за подмяна.

1	Извадете новата горна ролка за смяна от кутията ѝ. Не докосвайте ролката с ръце директно.

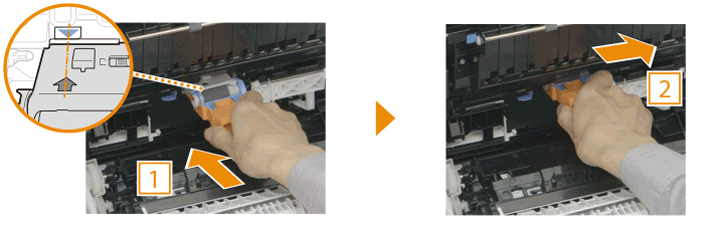

2	Когато стрелката на горната ролка е подравнена със синята маркировка на основния модул, избутайте горната ролка към далечната страна (1) и я плъзнете надясно (2). Горната ролка се закрепва в следващата стъпка.

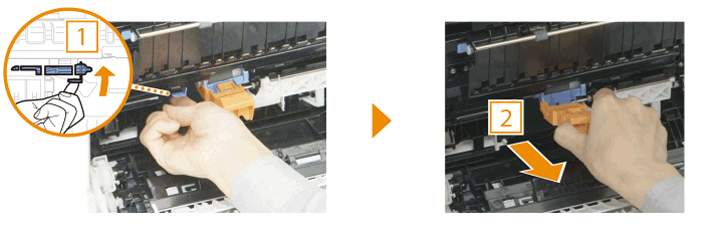

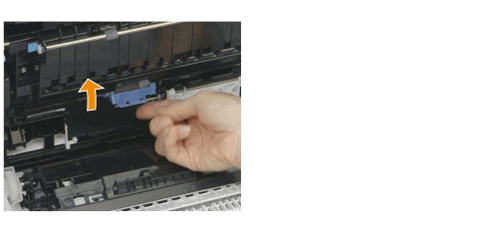

3	Повдигнете лоста на светлосинята щека отляво (1), за да закрепите горната ролка, и след това извадете инструмента за горната ролка, като го издърпате (2).

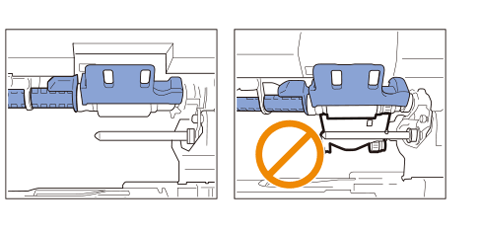

4	Вдигнете леко синьото копче и го натиснете, докато щракне на мястото си. Уверете се, че светлосиньото копче е затворено. Ако затворите капака, без да сте затворили светлосиньото копче, се появява грешка, която показва, че няма налична хартия. След като затворите светлосиньото копче, потвърдете, че горната ролка е закрепена в подходящо положение. Ако не е закрепена правилно, върнете се към стъпка 2 и закрепете горната ролка отново.

1	Натиснете инструмента за долната ролка в новата ролка за смяна, докато не щракне на позицията си.

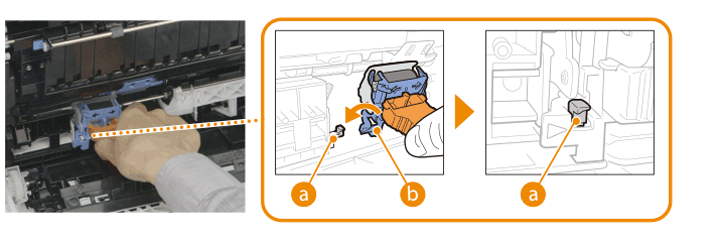

2	Закрепете долната ролка така, че частта (а) на основния модул да стърчи от отвора (б) на долната ролка.
3	Плъзнете долната ролка надясно, за да я закачите. Ако ролката не се плъзга, отворете чекмеджето за хартия.
4	Извадете инструмента за долната ролка.

Относно чекмеджето за хартия на основния модул

1	Затворете вътрешния капак.
2	Затворете задния капак на основния модул.
3	Затворете касетата за хартия.

За допълнителното подаващо устройство за хартия или тавата за хартия

1	Затворете вътрешния капак.
2	Затворете задния капак на устройството за подаване на хартия/задния капак на тавата за хартия.
3	Затворете касетата за хартия.
