Zamjena valjka za ulaganje

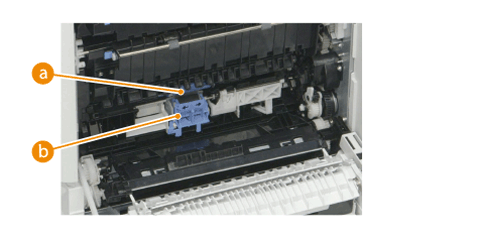

Lokacije valjaka koje je potrebno zamijeniti označene su u nastavku. Valjci su isti za dodatni ulagač papira i pladanj za papir.

Gornji valjak

Donji valjak


Ne dirajte valjke bilo kojeg dijela rukama.

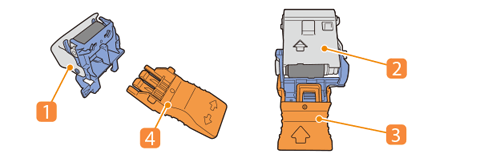

Provjerite zamjenske dijelove.

Donji valjak

Gornji valjak

Alat za gornji valjak

Alat za donji valjak

Otvorite ladicu za papir i poklopce.

1	Izvucite ladicu za papir.
2	Otvorite stražnji poklopac glavnog uređaja.

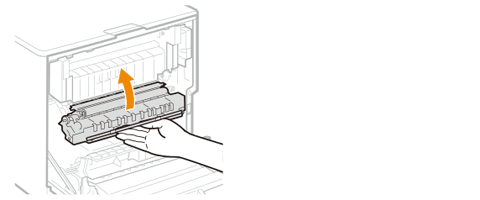

3	Zatvorite jedinicu prijenosnog valjka.

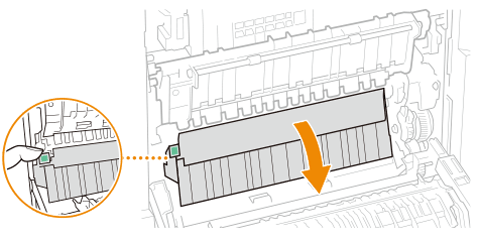

4	Primite zeleni dio i otvorite unutrašnji poklopac.

1	Izvucite ladicu za papir.
2	Otvorite stražnji poklopac ulagača papira / stražnji poklopac pladnja za papir.

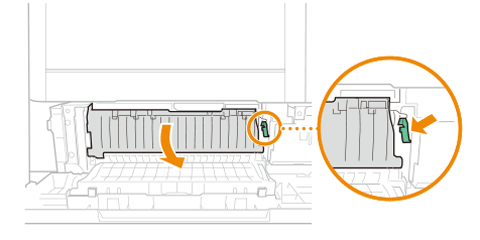

3	Pritisnite zeleni dio da biste otključali unutarnji poklopac pa ga otvorite.

Zamijenite valjke za ulaganje sljedećim redoslijedom.

Uklonite donji valjak.

Uklonite gornji valjak.

Pričvrstite gornji valjak.

Pričvrstite donji valjak.

Uklonite donji valjak.

1	Izvadite alat za donji valjak iz kutije.
2	Gurajte alat za donji valjak u jedinicu donjeg valjka dok ne sjedne na mjesto uz škljocaj (1) pa ga pogurnite ulijevo (2).
3	Gurnite kraj alata za donji valjak (1) prema dolje pa izvucite donji valjak tako da ga podignete prema gore alatom za donji valjak (2).

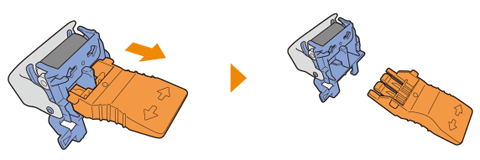

4	Uklonite alat za donji valjak s donjeg valjka. Alat za donji valjak upotrebljava se i pri pričvršćivanju novog donjeg valjka.

Uklonite gornji valjak.

1	Spustite svijetloplavu ručicu.

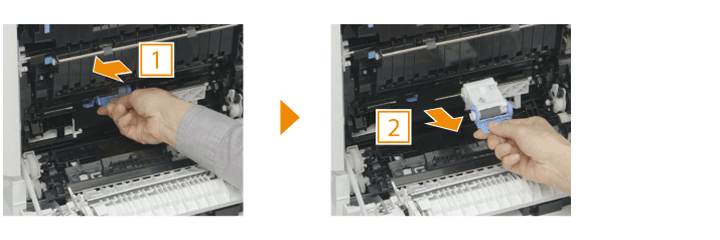

2	Gurajte svijetloplavu ručicu ulijevo dok se ne zaustavi (1) pa je izvucite da biste uklonili gornji valjak (2). Novi gornji valjak neće se moći namjestiti ako svijetloplava šipka na lijevoj strani nije gurnuta do kraja ulijevo. Ako svijetloplava šipka nije gurnuta do kraja ulijevo, gurnite je ulijevo pa pričvrstite zamjenski gornji valjak.

Pričvrstite gornji valjak.

1	Izvadite zamjenski novi gornji valjak iz kutije. Nemojte rukama dirati sami valjak.

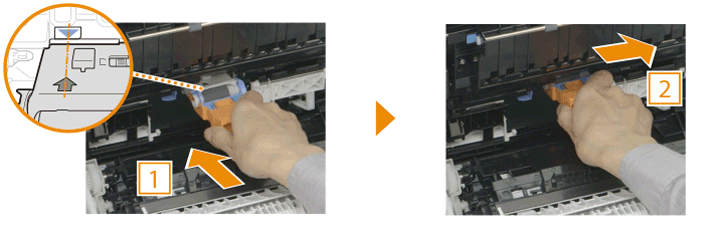

2	Strelicu na gornjem valjku poravnajte s plavom oznakom na glavnom uređaju pa gurnite gornji valjak do kraja unutra (1), a zatim ga pogurajte udesno (2). Gornji će se valjak pričvrstiti u sljedećem koraku.

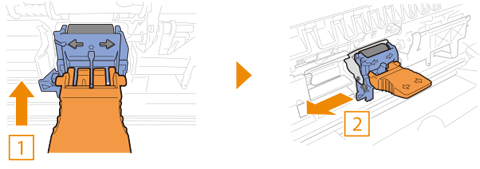

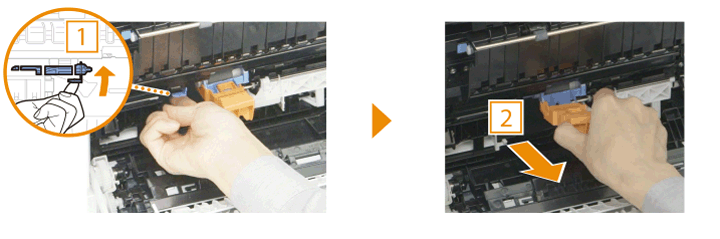

3	Podignite polugu svijetloplave šipke na lijevoj strani (1) da biste pričvrstili gornji valjak, a potom uklonite alat za gornji valjak tako da ga izvučete (2).

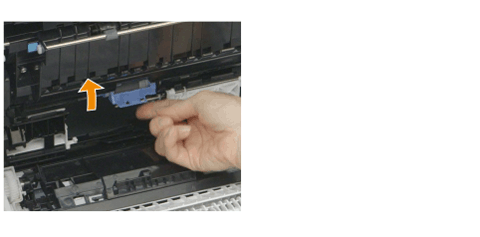

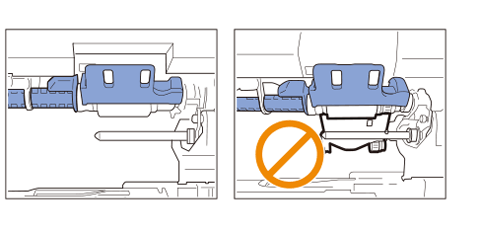

4	Podignite svijetloplavu ručicu i gurajte je prema unutra dok ne sjedne na mjesto uz škljocaj. Provjerite je li svijetloplava ručica zatvorena. Ako zatvorite poklopac dok svijetloplava ručica nije zatvorena, pojavit će se pogreška koja upućuje na to da nema dostupnog papira. Kad zatvorite svijetloplavu ručicu, provjerite je li gornji valjak pričvršćen na odgovarajućem mjestu. Ako nije pravilno pričvršćen, vratite se na 2. korak pa ga ponovno pričvrstite.

Pričvrstite donji valjak.

1	Gurajte alat za donji valjak na novi zamjenski valjak dok ne sjedne na mjesto uz škljocaj.

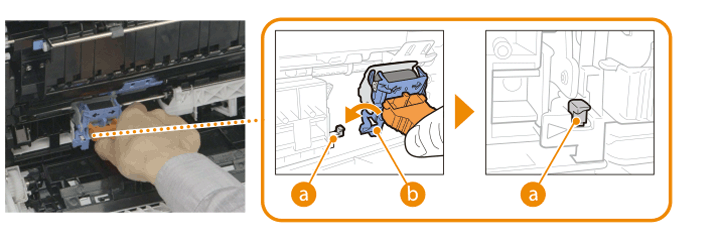

2	Pričvrstite donji valjak tako da dio (a) glavnog uređaja viri iz otvora (b) na donjem valjku.
3	Gurnite donji valjak udesno. Ako se valjak ne može pomaknuti udesno, otvorite ladicu za papir.
4	Uklonite alat za donji valjak.

Zatvorite ladicu za papir i poklopce.

1	Zatvorite unutrašnji poklopac.
2	Zatvorite stražnji poklopac glavnog uređaja.
3	Zatvorite ladicu za papir.

1	Zatvorite unutrašnji poklopac.
2	Zatvorite stražnji poklopac ulagača papira / stražnji poklopac pladnja za papir.
3	Zatvorite ladicu za papir.
