Söödurulli asendamine

Asendatavate rullide asukohad on näidatud allpool. Valikulise paberisööturi ja paberipaki rullid on samad.

Ülemine rull

Alumine rull


Ärge puudutage rulli ühtegi osa oma kätega.

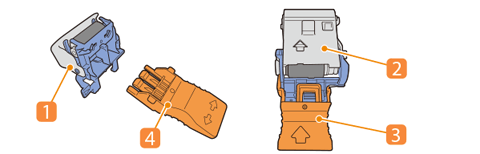

Kontrollige asendatavaid osi.

Alumine rull

Ülemine rull

Ülemise rulli tööriist

Alumise rulli tööriist

Avage paberisahtel ja kaaned.

1	Tõmmake paberisahtel välja.
2	Avage põhiseadme tagumine kaas.
3	Sulgege ülekanderulli seade.

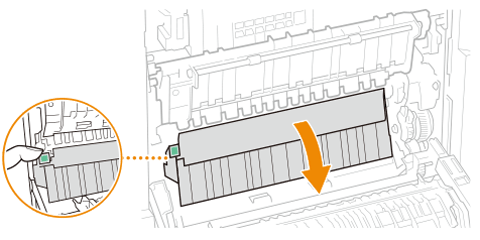

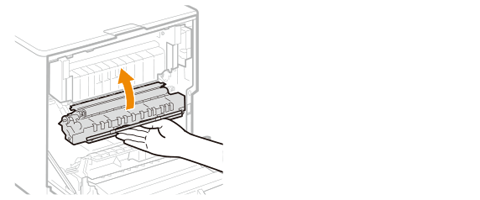

4	Hoidke rohelisest osast ja avage sisemine kaas.

1	Tõmmake paberisahtel välja.
2	Avage paberisööturi tagumine kaas/paberipaki tagumine kaas.

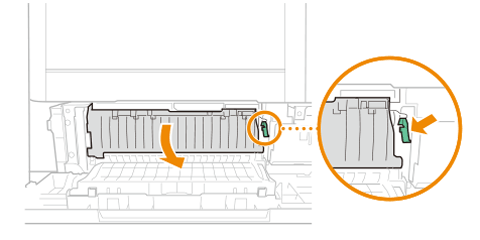

3	Vajutage rohelist osa luku vabastamiseks ja avage sisemine kaas.

Asendage söödurullid järgmises järjestuses.

Eemaldage alumine rull.

Eemaldage ülemine rull.

Ühendage ülemine rull.

Ühendage alumine rull.

Eemaldage alumine rull.

1	Võtke alumise rulli tööriist selle karbist välja.
2	Lükake alumise rulli tööriist alumise rulli sisse, kuni see klõpsuga paigale kinnitub (1), ja libistage see vasakule (2).

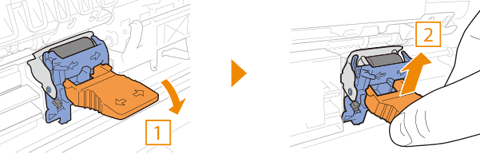

3	Lükake alumise rulli tööriista ots alla (1) ja tõmmake alumine rull välja, tõstes seda alumise rulli tööriistaga ülespoole (2).

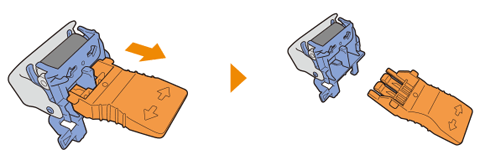

4	Eemaldage alumise rulli tööriist alumise rulli küljest. Alumise rulli tööriista kasutatakse ka uue alumise rulli ühendamisel.

Eemaldage ülemine rull.

1	Langetage helesinine nupp.

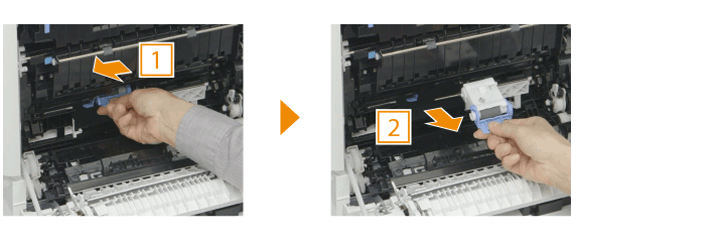

2	Libistage helesinist nuppu vasakule, kuni see peatub (1), ja tõmmake see ülemise rulli eemaldamiseks välja (2). Saate uue ülemise rulli sisestada ainult siis,kui vasakul olev helesinine vars on täiesti vasakule vajutatud. Kui helesinine vars ei ole täiesti vasakule vajutatud, vajutage see vasakule ja seejärel kinnitage asendamiseks ülemine rull.

Ühendage ülemine rull.

1	Võtke asendamiseks uus ülemine rull selle karbist välja. Ärge puudutage rulli otse oma kätega.

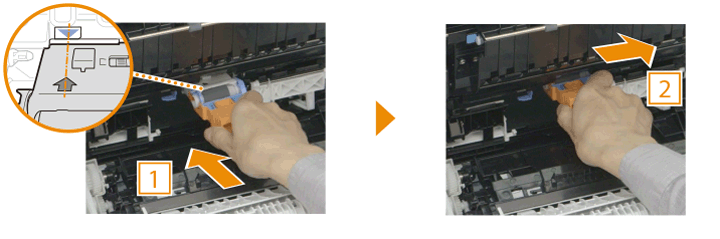

2	Kui ülemise rulli nool on joondatud põhiseadme sinise märgiga, lükake ülemine rull tagaossa (1) ja libistage see paremale (2). Ülemine rull kinnitatakse järgmises toimingus.

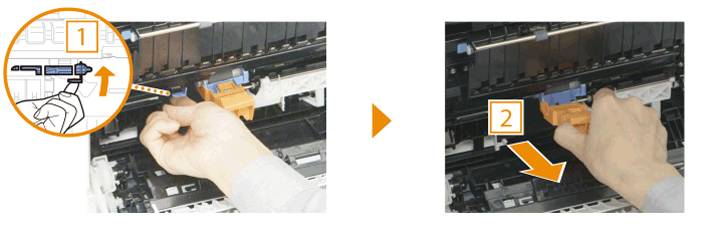

3	Ülemise rulli kinnitamiseks tõstke helesinise varre hoob vasakul üles (1) ja eemaldage seejärel ülemise rulli tööriist, tõmmates selle välja (2).

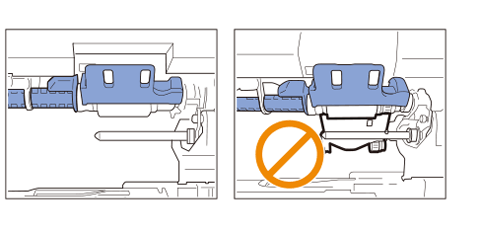

4	Tõstke helesinine nupp üles ja lükake seda, kuni see klõpsuga paigale kinnitub. Veenduge, et helesinine nupp oleks suletud. Kui sulgete kaane ilma helesinist nuppu sulgemata, kuvatakse viga, et paber puudub. Pärast helesinise nupu sulgemist veenduge, et ülemine rull oleks sobivasse asendisse kinnitatud. Kui see pole õigesti kinnitatud, naaske 2. toimingusse ja kinnitage ülemine rull uuesti.

Ühendage alumine rull.

1	Lükake alumise rulli tööriist uude rulli, kuni see klõpsuga paigale kinnitub.

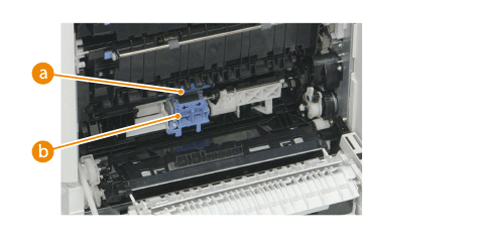

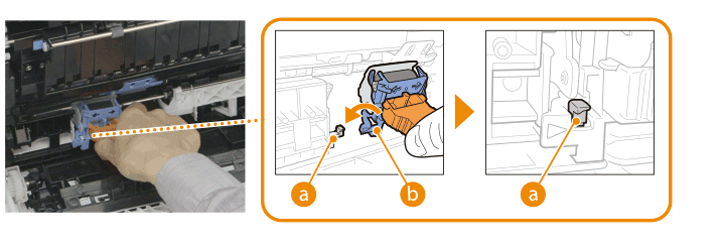

2	Ühendage alumine rull, et põhiseadme osa (a) läbistaks alumise rulli ava (b).
3	Libistage alumine rull paremale. Kui rull ei libise, avage paberisahtel.
4	Eemaldage alumise rulli tööriist.

Sulgege paberisahtel ja katted.

1	Sulgege sisemine kaas.
2	Sulgege põhiseadme tagumine kaas.
3	Sulgege paberisahtel.

1	Sulgege sisemine kaas.
2	Sulgege paberisööturi tagumine kaas/paberipaki tagumine kaas.
3	Sulgege paberisahtel.
