Wymiana wałka podajnika

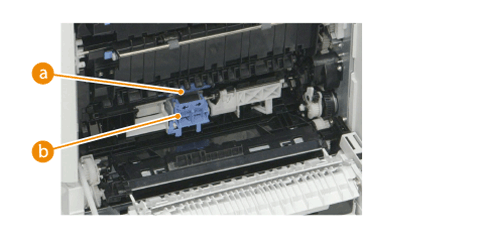

Umiejscowienie wałków do wymiany wskazano poniżej. Wałki są takie same dla opcjonalnego podajnika papieru i zasobnika papieru.

Górny wałek

Dolny wałek


Nie dotykaj rękoma żadnego z wałków.

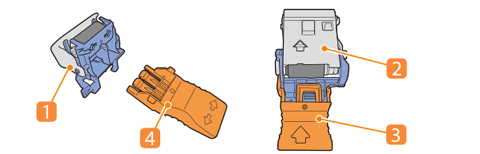

Sprawdź części do wymiany.

Dolny wałek

Górny wałek

Narzędzie górnego wałka

Narzędzie dolnego wałka

Otwórz szufladę na papier i pokrywy.

1	Wyciągnij szufladę na papier.

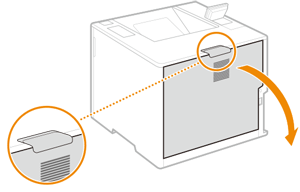

2	Otwórz pokrywę tylną modułu głównego.

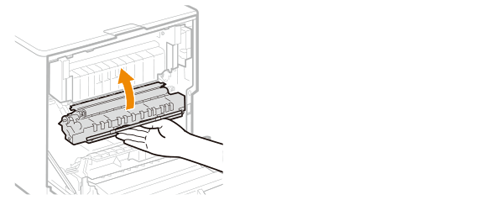

3	Zamknij moduł wałka przenoszącego.

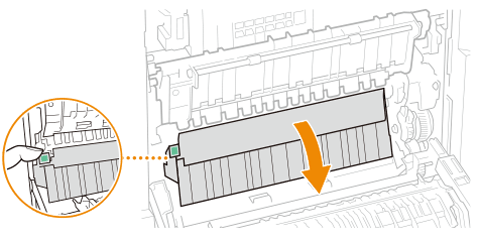

4	Przytrzymaj zieloną część i otwórz pokrywę wewnętrzną.

1	Wyciągnij szufladę na papier.
2	Otwórz tylną pokrywę podajnika papieru/tylną pokrywę zasobnika papieru.

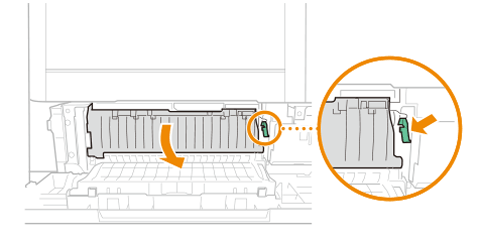

3	Naciśnij zieloną część, aby zwolnić blokadę i otwórz pokrywę wewnętrzną.

Wymień wałki podajnika w podanej kolejności.

Wyjmij dolny wałek.

Wyjmij górny wałek.

Zamocuj górny wałek.

Zamocuj dolny wałek.

Wyjmij dolny wałek.

1	Wyjmij narzędzie dolnego wałka z opakowania.
2	Pchnij narzędzie dolnego wałka do dolnego wałka aż się zatrzaśnie (1) i przesuń je w lewo (2).

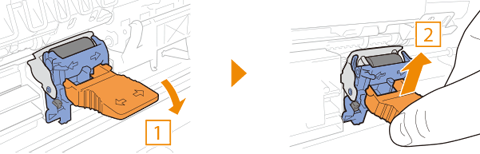

3	Pchnij do dołu koniec narzędzia dolnego wałka (1) i pociągnij dolny wałek podnosząc go do góry z narzędziem dolnego wałka (2).

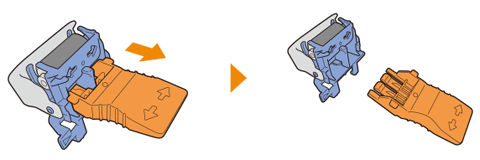

4	Wyjmij narzędzie dolnego wałka z dolnego wałka. Narzędzie dolnego wałka używane jest również podczas mocowania nowego dolnego wałka.

Wyjmij górny wałek.

1	Obniż jasnoniebieskie pokrętło.

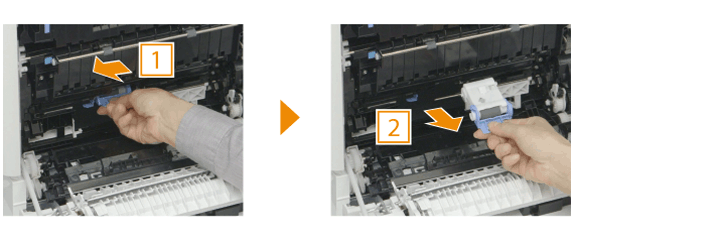

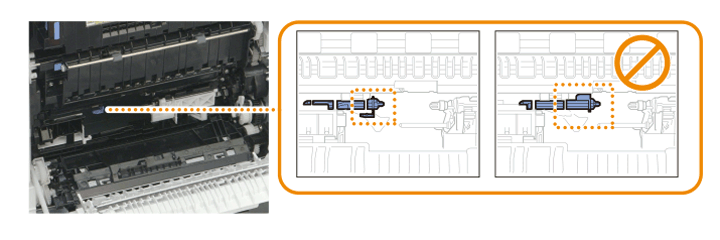

2	Przesuń jasnoniebieskie pokrętło w lewo aż się zatrzyma (1), a następnie wyciągnij je, aby wyjąć górny wałek (2). Nowy górny wałek nie będzie pasować, jeżeli jasnoniebieski drążek po lewej stronie nie będzie pchnięty maksymalnie na lewo. Jeśli jasnoniebieski drążek nie jest pchnięty maksymalnie w lewo, pchnij go w lewo, a następnie dołącz górny wałek do wymiany.

Zamocuj górny wałek.

1	Wyjmij nowy górny wałek do wymiany z opakowania. Nie dotykaj rękami wałka.

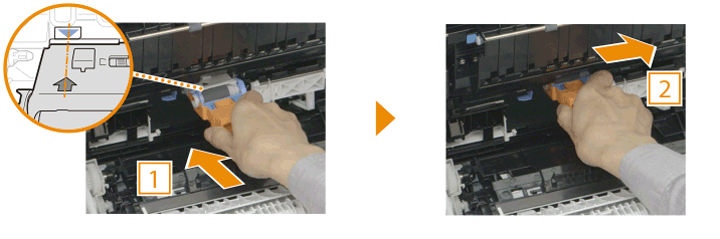

2	Gdy zrównasz strzałkę na górnym wałku z niebieskim oznaczeniem na module głównym, pchnij górny wałek na bok (1) i przesuń w prawo (2). Górny wałek zostanie zabezpieczony w następnym kroku.

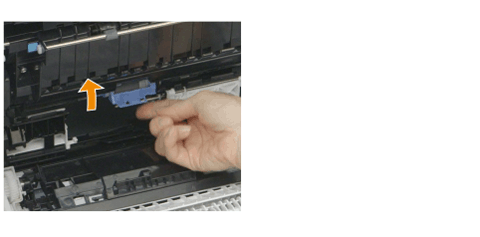

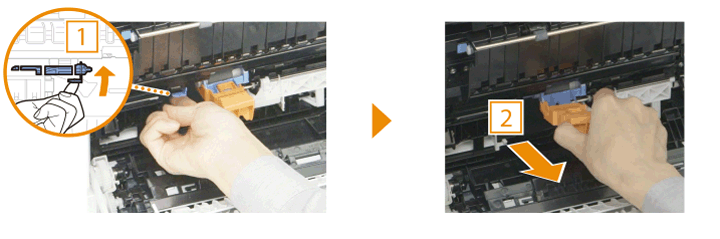

3	Podnieś dźwignię jasnoniebieskiego drążka po lewej (1), aby zabezpieczyć górny wałek, a następnie wyjmij narzędzie górnego wałka wyciągając go (2).

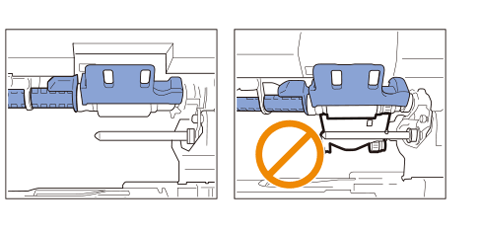

4	Podnieś jasnoniebieskie pokrętło i pchnij je, aż się zatrzaśnie. Upewnij się, że jasnoniebieskie pokrętło jest zamknięte. Jeśli zamkniesz pokrywę bez zamknięcia jasnoniebieskiego pokrętła, wystąpi błąd wskazujący, że nie ma papieru. Po zamknięciu jasnoniebieskiego pokrętła, upewnij się, że górny wałek jest zabezpieczony w odpowiedniej pozycji. Jeśli nie jest odpowiednio zabezpieczony, wróć do kroku 2 i ponownie zamocuj górny wałek.

Zamocuj dolny wałek.

1	Pchnij narzędzie dolnego wałka do nowego wałka do wymiany, aż się zatrzaśnie.

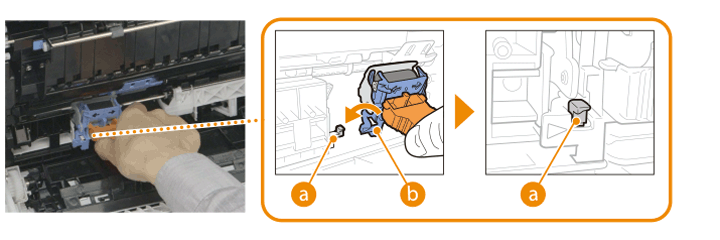

2	Zamocuj dolny wałek, tak aby część (a) modułu głównego wystawała z otworu (b) dolnego wałka.
3	Przesuń dolny wałek w prawo. Jeżeli wałek się nie przesuwa, otwórz szufladę na papier.
4	Wyjmij narzędzie dolnego wałka.

Zamknij szufladę na papier i pokrywy.

1	Zamknij pokrywę wewnętrzną.
2	Zamknij pokrywę tylną modułu głównego.
3	Zamknij szufladę na papier.

1	Zamknij pokrywę wewnętrzną.
2	Zamknij tylną pokrywę podajnika papieru/tylną pokrywę zasobnika papieru.
3	Zamknij szufladę na papier.
