Substituir o Rolo de Alimentação

Os locais dos rolos a substituir são indicados abaixo. Os rolos são os mesmos para o alimentador de papel opcional e para o deck de papel.

Rolo superior

Rolo inferior


Não toque com as mãos nos rolos de cada componente.

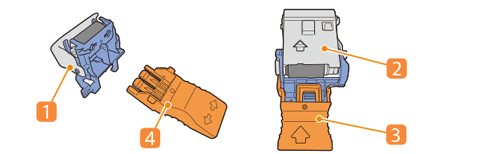

Confirme as componentes para substituição.

Rolo inferior

Rolo superior

Ferramenta do rolo superior

Ferramenta do rolo inferior

Abra a gaveta de papel e as tampas.

1	Puxe a gaveta de papel para fora.

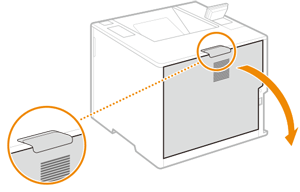

2	Abra a tampa posterior da unidade principal.
3	Feche a unidade do rolo de transferência.

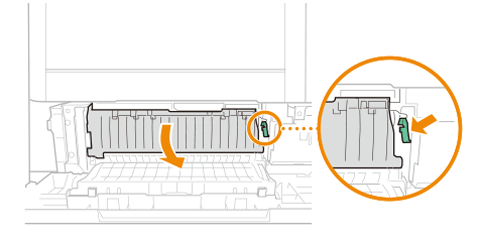

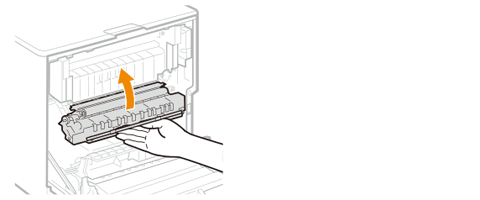

4	Segure na componente verde e abra a tampa interior.

1	Puxe a gaveta de papel para fora.
2	Abra a tampa posterior do alimentador de papel/a tampa posterior do deck de papel.
3	Pressione na componente verde para desbloquear a fechadura, e abra a tampa interior.

Substitua os rolos de alimentação pela ordem seguinte.

Retire o rolo inferior.

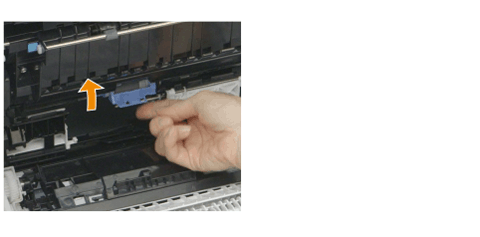

Retire o rolo superior.

Coloque o rolo superior.

Coloque o rolo inferior.

Retire o rolo inferior.

1	Tire a ferramenta do rolo inferior da sua caixa.

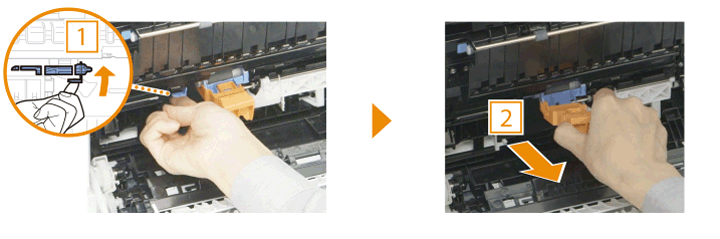

2	Empurre a ferramenta do rolo inferior para dentro do rolo inferior até ouvir um estalido (1) e deslize-a para a esquerda (2).
3	Empurre para baixo a extremidade da ferramenta do rolo inferior (1) e puxe o rolo inferior levantando-o para cima com a ferramenta do rolo inferior (2).
4	Remova a ferramenta do rolo inferior do rolo inferior. A ferramenta do rolo inferior também é utilizada quando se coloca o novo rolo inferior.

Retire o rolo superior.

1	Baixe o botão azul claro.

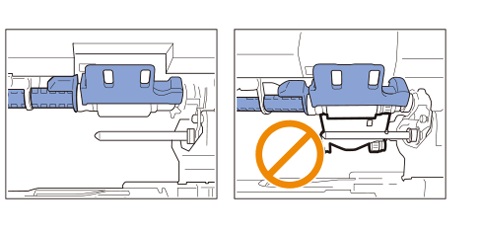

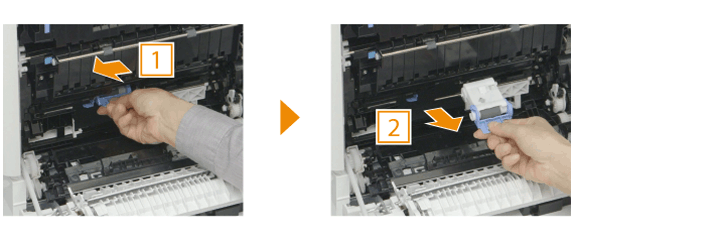

2	Deslize o botão azul claro para a esquerda até parar (1) e puxe-o para fora para remover o rolo superior (2). O novo rolo superior não caberá a menos que a barra azul clara à esquerda seja empurrada totalmente para a esquerda. Se a barra azul clara não se deslocar totalmente para a esquerda, empurre-a para a esquerda e, em seguida, coloque o rolo superior para substituição.

Coloque o rolo superior.

1	Retire da caixa o novo rolo superior para substituição. Não toque diretamente no rolo com as mãos.

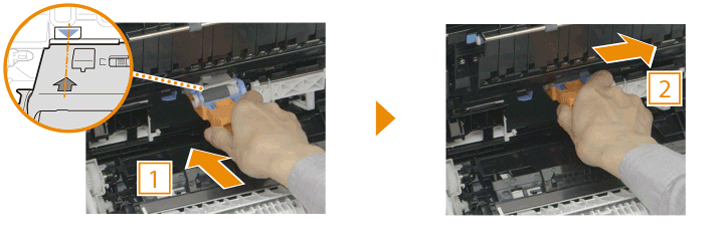

2	Com a seta no rolo superior alinhada com a marca azul na unidade principal, empurre o rolo superior para o lado oposto (1) e deslize-o para a direita (2). O rolo superior é colocado no passo seguinte.
3	Levante a alavanca da barra azul clara à esquerda (1) para colocar o rolo superior e, em seguida, remova a ferramenta do rolo superior puxando-a para fora (2).
4	Levante o botão azul claro e empurre-o para dentro até encaixar no lugar. Certifique-se de que o botão azul claro está fechado. Se fechar a tampa sem fechar o botão azul claro, ocorre um erro que indica que não há papel disponível. Depois de fechar o botão azul claro, confirme se o rolo superior está seguro na posição apropriada. Se não ficar fixado corretamente, volte ao passo 2 e coloque o rolo superior novamente.

Coloque o rolo inferior.

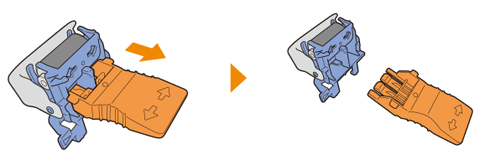

1	Empurre para substituição a ferramenta do rolo inferior para dentro do novo rolo até que encaixe no lugar.

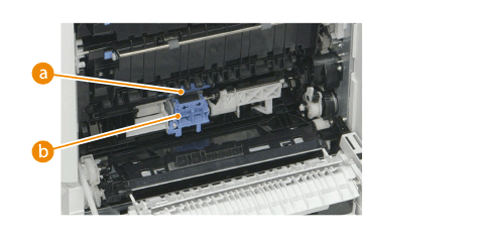

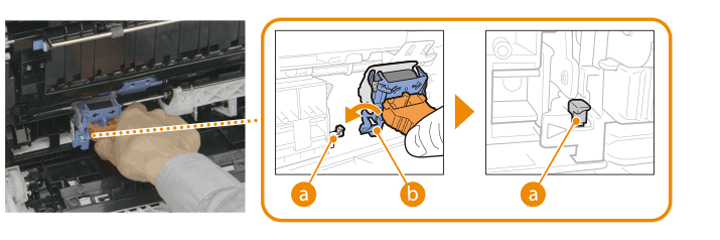

2	Coloque o rolo inferior de forma a que a componente (a) da unidade principal emirja do orifício (b) do rolo inferior.
3	Deslize o rolo inferior para a direita. Se o rolo não deslizar, abra a gaveta de papel.
4	Retire a ferramenta do rolo inferior.

Feche a gaveta de papel e as tampas.

1	Feche a tampa interior.
2	Feche a tampa posterior da unidade principal.
3	Feche a gaveta de papel.

1	Feche a tampa interior.
2	Feche a tampa posterior do alimentador de papel/a tampa posterior do deck de papel.
3	Feche a gaveta de papel.
