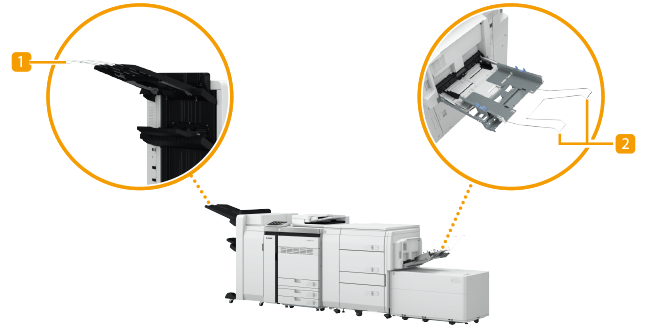

Long Sheet Tray-B

Tato přihrádka podporuje dlouhé listy papíru, jejichž délka ve směru podávání je 487,8 mm nebo více.

Výsuvná přihrádka pro výstup papíru

Tato přihrádka je navržena k připojení k finišeru. Připojte ji k horní přihrádce (přihrádka A) jednotky „Staple Finisher-AG“ nebo „Booklet Finisher-AG“.

V případě jednotky „Staple Finisher-AC“ a „Booklet Finisher-AC“ ji připojte k přihrádce C.

Výsuvná přihrádka pro podávání papíru

Tato přihrádka je navržena k připojení k jednotce „Stack Bypass Alignment Tray-D“.


Informace týkající se použitelného papíru viz v části Dostupný papír.

Vkládání papíru do Long Sheet Tray-B (volitelné)

Tato přihrádka umožňuje podávání dlouhých listů papíru do stroje. K použití této přihrádky je zapotřebí jednotka „Stack Bypass-D“ a „Stack Bypass Alignment Tray-D“.


Nepoužívejte zkroucený papír. Jinak by mohlo dojít k zachycení papíru nebo chybě tisku. Bezpečnostní opatření týkající se zkroucení papíru Dbejte na to, abyste správně nastavili typ papíru. Při tisku na speciální typy papíru, jako je silný papír nebo transparentní listy, se ujistěte, že jste nastavili správný typ papíru, a to zvláště v případě, kdy používáte silný papír. Nesprávné nastavení typu papíru by mohlo nepříznivě ovlivnit kvalitu obrazu. Navíc by se mohla ušpinit fixační jednotka, což by vyžadovalo servisní opravu, nebo by mohlo dojít k zachycení papíru. S touto přihrádkou nelze používat funkce kompletace jako například skládání či sešívání. Některý silný papír, v závislosti na konkrétním typu papíru, může způsobovat zachycení papíru, vložíte-li do jednotky „Long Sheet Tray-B“ několik listů takového papíru. V takovém případě nastavte stupeň korekce zkroucení směrem k plusové straně. (Míra zkroucení by měla být nastavena na 5 mm nebo méně.) Korekce zkroucení pro jednotlivé zásuvky na papír Listy pergamenového papíru podávejte po jednom, a také je po jednom odebírejte z výstupní přihrádky. Vložení několika listů najednou by mohlo způsobit zachycení papíru. Tisknete-li na dlouhé listy, ihned odeberte výstup. Pokud budete tisknout na jiný rozměr papíru nebo zvolíte jiný zásobník jako výstupní místo určení, zatímco se ve výstupní přihrádce ještě nachází výstupní dlouhý list, může dojít k pomačkání nebo znečištění výstupu vespodu. Doporučujeme zabránit pomačkání či znečištění tím, že před provedením výstupu položíte na výstupní přihrádku prázdný dlouhý list.

Nepoužívejte zkroucený papír. Jinak by mohlo dojít k zachycení papíru nebo chybě tisku. Bezpečnostní opatření týkající se zkroucení papíru

Dbejte na to, abyste správně nastavili typ papíru. Při tisku na speciální typy papíru, jako je silný papír nebo transparentní listy, se ujistěte, že jste nastavili správný typ papíru, a to zvláště v případě, kdy používáte silný papír. Nesprávné nastavení typu papíru by mohlo nepříznivě ovlivnit kvalitu obrazu. Navíc by se mohla ušpinit fixační jednotka, což by vyžadovalo servisní opravu, nebo by mohlo dojít k zachycení papíru.

S touto přihrádkou nelze používat funkce kompletace jako například skládání či sešívání.

Některý silný papír, v závislosti na konkrétním typu papíru, může způsobovat zachycení papíru, vložíte-li do jednotky „Long Sheet Tray-B“ několik listů takového papíru. V takovém případě nastavte stupeň korekce zkroucení směrem k plusové straně. (Míra zkroucení by měla být nastavena na 5 mm nebo méně.) Korekce zkroucení pro jednotlivé zásuvky na papír

Listy pergamenového papíru podávejte po jednom, a také je po jednom odebírejte z výstupní přihrádky. Vložení několika listů najednou by mohlo způsobit zachycení papíru.

Tisknete-li na dlouhé listy, ihned odeberte výstup. Pokud budete tisknout na jiný rozměr papíru nebo zvolíte jiný zásobník jako výstupní místo určení, zatímco se ve výstupní přihrádce ještě nachází výstupní dlouhý list, může dojít k pomačkání nebo znečištění výstupu vespodu. Doporučujeme zabránit pomačkání či znečištění tím, že před provedením výstupu položíte na výstupní přihrádku prázdný dlouhý list.

Povolte čtyři fixační šrouby vyrovnávacích vodítek papíru jednotky „Stack Bypass Alignment Tray-D“.

Roztáhněte vodítka papíru.

Posuňte vodítka papíru od sebe, aby vzdálenost mezi nimi byla o něco větší, než je skutečná šířka papíru.

	Upravte polohu vyrovnávacích vodítek papíru.
	Nastavte polohu vodítek papíru jednotky „Stack Bypass-D“.

Uložte papír do jednotky „Long Sheet Tray-B“. "

Listy lze ukládat pouze po jednom.

Zkontrolujte, zda vložený stoh papíru leží naplocho. Je-li vzdálenost mezi vyrovnávacími vodítky papíru menší než šířka papíru, papír bude uprostřed pravděpodobně mírně zvednutý. V tomto případě pravděpodobně nebude možné papír podávat.

Vyrovnejte vodítka papíru podle okrajů papíru.

Přisuňte vodítka papíru k sobě a pevně je vyrovnejte podle okrajů papíru.

Utáhněte čtyři fixační šrouby.

Zkontrolujte velikost papíru a typ papíru a stiskněte <OK>.

Ukládáte-li papír vlastní velikosti nebo liší-li se zobrazená velikost nebo typ od velikosti a typu skutečně uloženého papíru, viz Zadání velikosti a typu papíru ve víceúčelové přihrádce (volitelné).
