Stack Bypass-D
Pokud chcete použít dočasné typy papíru, které nejsou vloženy v zásuvce na papír, nebo speciální typy papíru, můžete použít jednotku „Stack Bypass-D“.

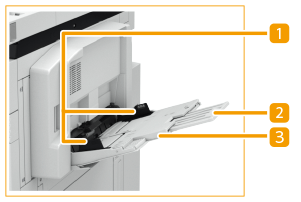

| Vodítka papíru Vodítka papíru nastavte podle velikosti papíru. |
 | Nástavec pomocné výsuvné přihrádky Je-li velikost papíru velká, vysuňte nástavec přihrádky. |
 | Přihrádka na papír Otevřete přihrádku na papír před uložením papíru. |
 |
Informace o plošné hmotnosti a velikosti papíru, který lze použít, naleznete v položkách týkajících se jednotky „Stack Bypass-D“ v části Dostupný papír. |
Ukládání papíru do víceúčelové přihrádky
1
Otevřete přihrádku na papír.
Při vkládání papíru velkého formátu vysuňte nástavec přihrádky.
2
Roztáhněte vodítka papíru.
Posuňte vodítka papíru od sebe, aby vzdálenost mezi nimi byla o něco větší, než je skutečná šířka papíru.
3
Připravte papír.
Sadu papíru dobře prolistujte a zarovnejte jeho okraje klepnutím o rovnou plochu.
Stoh papíru dobře prolistujte po všech čtyřech stranách.
Ujistěte se, že je mezi nimi dostatečné množství vzduchu.
Především každý list zcela oddělte pomocí transparentních listů nebo průsvitného filmu.
Pokud používáte potažený papír, podávejte listy po jednom.
4
Uložte papír do víceúčelové přihrádky; zasouvejte jej, dokud se nezastaví.
Uložte papír stranou určenou k tisku nahoru.
Po úplném uložení papíru se zobrazí se obrazovka pro zadání velikosti a typu papíru.
Při vkládání papíru nepřekračujte limitní čáru pro vkládání
Sada papíru nesmí přesáhnout linku maximálního množství (
). Uložení velkého množství papíru může způsobit zachycení papíru.
). Uložení velkého množství papíru může způsobit zachycení papíru.
Počet listů, které lze najednou vložit, se liší v závislosti na typu papíru. Podrobné informace viz Dostupný papír.
Při použití některých typů silného papíru může dojít k zachycení papíru, vložíte-li do víceúčelové přihrádky současně více listů. V takovém případě vkládejte listy silného papíru po jednom. Bude-li nadále docházet k zachycení papíru, nastavte stupeň korekce zkroucení v rozsahu +1 až +5. (Viz Korekce zkroucení pro jednotlivé zásuvky na papír )

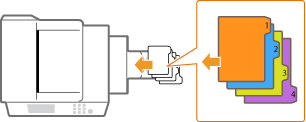

Když vkládáte tabelační papír do víceúčelové přihrádky, uložte tabelační papír ve správném pořadí lícem nahoru se záložkami v opačném směru od směru podávání.
5
Vyrovnejte vodítka papíru podle okrajů papíru.
Přisuňte vodítka papíru k sobě a pevně je vyrovnejte podle okrajů papíru.
6
Zkontrolujte velikost papíru a typ papíru a stiskněte <OK>.
Vkládáte-li papír vlastní velikosti, nebo pokud se liší zobrazená velikost či typ od velikosti a typu skutečně uloženého papíru, informace najdete v části Zadání velikosti a typu papíru ve víceúčelové přihrádce (volitelné).
 |
Tisk na zadní stranu potištěného papíru (2. strana 2str. listu)Stroj umožňuje tisk na zadní stranu potištěného papíru. Vyrovnejte případné zvlnění potištěného papíru a vložte ho do víceúčelové přihrádky stranou určenou k tisku nahoru (již potištěnou stranou dolů). Poté stiskněte <2. strana 2str. listu> na obrazovce pro výběr typu papíru. Používejte pouze papír potištěný na tomto stroji. Vkládání transparentních listů / čirého filmuPokud dojde k podání více listů najednou nebo zachycení papíru, ukládejte každý list zvlášť. Pokud necháte transparentní listy nebo průsvitný film uložené v zásuvkách na papír nebo ve víceúčelové přihrádce, listy se mohou slepit a způsobit podání více listů najednou nebo uvíznutí papíru. Po dokončení tisku nepoužité transparentní listy nebo průsvitný film uložte do původního obalu a neskladujte je v prostorách s vysokou teplotou či vlhkostí. |
Ukládání obálek do víceúčelové přihrádky
|
Informace o obálkách, které lze vkládat do jednotky „Stack Bypass-D“, naleznete v části Dostupný papír. |
1
Příprava na vkládání obálek. Než vložíte obálky
2
Roztáhněte vodítka papíru.
Posuňte vodítka papíru od sebe, aby vzdálenost mezi nimi byla o něco větší, než je skutečná šířka obálky.
3
Uložte obálky.
Obálky vkládejte přední stranou (bez lepidla) nahoru, jak je uvedeno níže.
Yougatanaga 3, ISO-C5, Monarch, DL, COM10 No. 10
Zavřete chlopně a vložte obálky tak, aby jejich chlopně byly na vzdálené straně.
Nagagata 3, Kakugata 2
Tyto obálky ukládejte tak, aby chlopně byly vpravo.
Jestliže nelze obálky podávat normálně, dojde k zachycení papíru nebo se obálky mačkají, přeložte chlopně dovnitř obálek nebo obálky otočte.
Otočení o 180 stupňů
Nagagata 3, Kakugata 2 | |
 |
Při tisku zkontrolujte, zda orientace vloženého papíru odpovídá orientaci uvedené na obrazovce nastavení tisku v ovladači tiskárny. Další informace získáte v online nápovědě.
Kopírujete-li na obálky, originál před vložením otočte.
Pokud otočíte obálku ISO-C5 o 90 stupňů, nastavte před tiskem vlastní velikost 229 x 162 mm.
Sada papíru nesmí přesáhnout linku maximálního množství (). Pokud se obálky nepodávají správně, přestože byly správně připraveny podle příslušných postupů, ukládejte je do víceúčelové přihrádky jednotlivě a nikoli po několika listech najednou.
). Pokud se obálky nepodávají správně, přestože byly správně připraveny podle příslušných postupů, ukládejte je do víceúčelové přihrádky jednotlivě a nikoli po několika listech najednou.Netiskněte na zadní stranu obálek (strana s lepicími částmi).
Pokud se obálky Kakugata 2 při používání pomačkají, přeložte chlopně a vložte do každé obálky. Dále uložte obálky tak, aby jejich dlouhý okraj směřoval ke stroji.
4
Vyrovnejte vodítka papíru podle okrajů obálky.
Přisuňte vodítka papíru k sobě a pevně je vyrovnejte podle okrajů obálky.
