Atascos de papel en la Unidad de Acabado de Cuadernillos
|
Confirmar antes de manipularSi hay algún papel en la bandeja de cuadernillos, retírelo. |
1
Compruebe si hay papel atascado en la unidad de acabado.
 | Abra la tapa delantera de la unidad de acabado.  |
 | Levante el soporte de papel de la bandeja de salida de la bandeja principal.  |
 | Gire la rueda verde para alimentar el papel atascado hacia el lado de la bandeja principal.  |

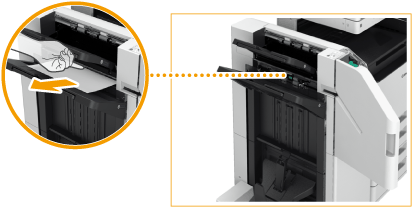

 | Si el papel asoma por la salida de la bandeja principal, sáquelo suavemente tirando en el sentido de la flecha.  |
2
Compruebe si hay papel atascado en la unidad de entrega.
| Abra la guía de entrega de escape (  ).Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.    |
| Levante la primera solapa (  ).Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.   |
| Coloque la primera solapa ( ) en su lugar. |
| Vuelva a colocar la guía de la unidad de entrega de escape ( ) en su posición original. |
3

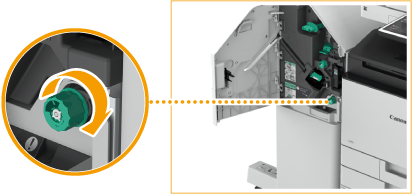

Gire la rueda verde unas 10 veces.
Si no gira la rueda, el papel atascado se puede romper al extraer la unidad grapadora de cuadernillos.
4
Extraiga la unidad grapadora de cuadernillos.
5

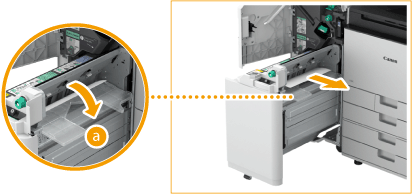

Compruebe si hay papel atascado en la guía transparente.
| Abra la guía transparente ( ).Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.  |
| Coloque la guía transparente en su posición original. |
6
Vuelva a colocar con cuidado la unidad grapadora de cuadernillos en su posición original.
7
Cierre la tapa frontal de la unidad de acabado.
8
Abra la tapa de la unidad de paso intermedio.
9
Compruebe si hay papel atascado.
Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.
10
Cierre la tapa de la unidad de paso intermedio.
Siga las instrucciones de la pantalla para reanudar la operación que se interrumpió o para seguir retirando atascos de papel.
