Encallaments de paper a la unitat principal
Comproveu la ubicació de l'encallament de paper a la pantalla i seguiu el procediment següent per treure el paper.
|
|
Confirmar abans de manipularAbans d'eliminar l'encallament de paper, comproveu que les tapes i els calaixos de paper de l'equip i de l'equipament opcional estiguin tancats.
|
1
Obriu la tapa dreta de la unitat principal.
A l'hora d'obrir la tapa dreta de la un
itat principal

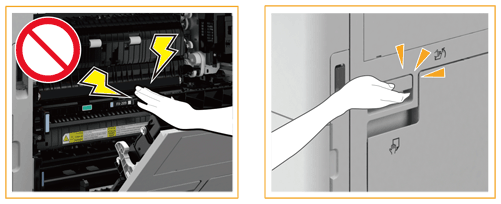

Tocar l'interior de la unitat principal amb càrrega electrostàtica a les mans pot fer malbé els components. Abans de realitzar operacions com ara substituir peces o solucionar encallaments de paper dins de la unitat principal, feu servir l'agafador amb fermesa i obriu la tapa dreta de la unitat. Una placa metàl·lica situada darrere de l'agafador descarrega electricitat estàtica.
Si deixeu de realitzar operacions com ara substituir peces o solucionar encallaments de paper dins de la unitat principal, tanqueu la tapa dreta de la unitat. A l'hora de tornar amb la tasca, feu servir l'agafador amb fermesa i obriu la tapa dreta de la unitat principal. Això garanteix que la electricitat estàtica a les mans es descarregui.
2
Mireu si hi ha paper encallat a la safata de sortida de la unitat principal.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
3
Mireu si hi ha paper encallat a l'àrea de sortida o a la unitat d'inversió.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
4
Mireu si hi ha paper encallat a la unitat de fixació.
|
Obriu la tapa superior de la unitat de fixació.
|
|
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
Si no podeu treure el paper des de la part superior de la unitat de fixació, estireu-lo amb compte des de la part inferior de la unitat.
|
|
Torneu a col·locar la tapa superior de la unitat de fixació al seu lloc.
|
5
Comproveu si s'ha produït un encallament de paper a l'àrea de sortida a la part de la tapa dreta de la unitat principal.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
6
Mireu si hi ha paper encallat a la unitat dúplex.
|
|

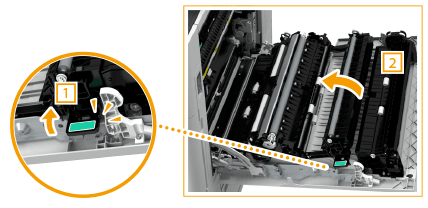

Aixequeu els agafadors en la direcció de
 i obriu la unitat dúplex en la direcció de  .
|
|
|
Si hi ha paper encallat a la zona superior de la unitat dúplex, traieu-lo amb compte en la direcció de la fletxa.
|
|
|
Torneu a posar la unitat dúplex en la seva posició.
|
|
Si hi ha paper encallat a la zona inferior de la unitat dúplex, traieu-lo amb compte en la direcció de la fletxa.
|
7
Mireu si hi ha paper encallat al voltant del calaix de paper 1.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
8
Amb compte, tanqueu la tapa dreta de la unitat principal fins que sentiu un clic.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
