Encravamentos de papel na unidade principal
Verifique o local do encravamento de papel na tela e siga o procedimento abaixo para remover o papel.
|
Confirme antes de manusearAntes de iniciar a operação para limpar encravamentos de papel, confirme se as tampas e gavetas de papel da máquina e do equipamento opcional estão fechadas. |
1
Abra a tampa direita da unidade principal.
Ao abrir a tampa direita da unidade principal
Se tocar no interior da unidade principal com carga eletrostática em suas mãos poderá danificar os componentes. Antes de executar o trabalho, como substituição de peças ou remoção de obstruções de papel dentro da unidade principal, segure a alça firmemente e abra a tampa direita da unidade principal. Uma placa de metal localizada atrás da alça descarrega qualquer eletricidade estática.
Se você interromper o trabalho, como substituição de peças ou remoção de obstruções de papel dentro da unidade principal, feche a tampa direita da unidade principal. Ao retomar o trabalho, segure firmemente a alça e abra a tampa direita da unidade principal. Isso garanti que qualquer eletricidade estática em suas mãos seja descarregada.
2
Verifique se o papel está encravado na bandeja de saída da unidade principal.
Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.
3
Verifique se há papel encravado na área de saída ou na unidade de inversão.
Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.
4
Verifique se o papel está encravado no conjunto de fixação.
 | Abra a tampa superior do conjunto de fixação.  |
 | Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.   Se não consegue remover o papel pela lateral superior do conjunto de fixação, puxe-o cuidadosamente pela lateral inferior do conjunto.  |
 | Retorne a tampa superior do conjunto de fixação à posição original. |
5
Verifique se há papel encravado na área de saída na lateral da tampa direita da unidade principal.
Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.
6

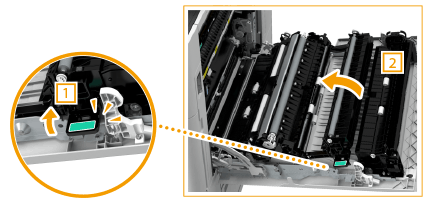

Verifique se o papel está encravado na unidade duplex.
| Levante a alça na direção de  e abra a unidade duplex na direção de  . |
| Se houver papel encravado na área superior da unidade duplex, puxe-o cuidadosamente na direção da seta.  |
| Retorne a unidade duplex a sua posição. |
 | Se houver papel encravado na área inferior da unidade duplex, puxe-o cuidadosamente na direção da seta.  |
7
Verifique se o papel está encravado na gaveta de papel 1.
Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.
8
Feche cuidadosamente a tampa direita da unidade principal até clicar.
Continue seguindo as instruções na tela para prosseguir com a operação interrompida ou continuar liberando encravamentos de papel.
